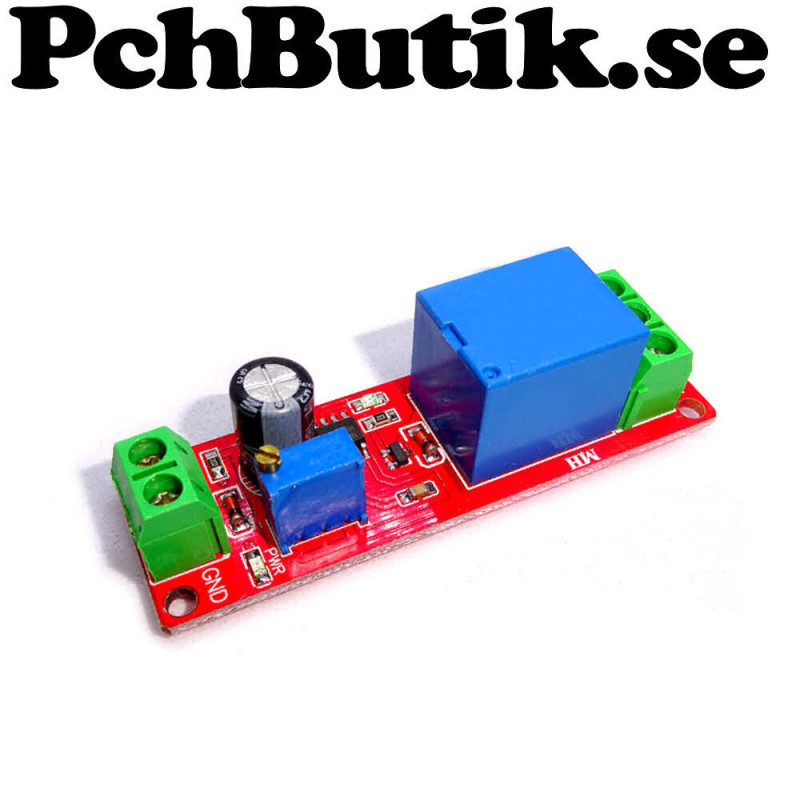

Tidrelä, Aktiv i viss tid. Timer 12 Volt TMR10

Timer relä aktivt 0 till 10 Sekunder. När modulen får ström slår relät och är slaget tiden ut.
Kan användas som larm. Ex. Kan kopplas så larmet bara tutar i 10 sekunder.
Eller att en varnings lampa i din bil bara lyser i 10 sekunder.
Tiden kan justeras från 0 till 10 sekunder på den blåa trimpotentiometern.
Reläterminaler för svagström.

Fördröjnings relä 0 till 10 Sekunder. När strömmen har varit på en viss tid slår relät. Reläterminaler för svagström.
Kan användas som larm. Ex. Kan kopplas så du har upp till 10 sekunder på dig att stänga av, annars går larmet.
Tiden justeras med en 20 varvs trimpotentiometer på kortet. Relä utgång med både brytande och slutande (NC/NO).
Funktion: När Vcc får 12 Volt så börjar tiden. När inställd tid löper ut växlar reläts utgångar.
Om Vcc tappar 12 Volt så avbryts tiden och om relät är slaget så återgår det.

Att tänka på. Det finns en annan modell som ser liknande ut men har motsatt funktion.
TMR10 är form på PCB.

Fakta.
Drivspänning: 12 Volt DC
Utgång: Relä
Utgångar: COM, CK (Normal open) och CB (Normal closed)
Ingångar: Vcc, GND
Aktiv IC: NE555 (timer)
Tidsfördröjning: 0 till 10 Sekunder
Operations temperatur: 0 till 70 grader C.
Strömförbrukning under fördröjning: 14 mA (0.014 Ampere)
Strömförbrukning slaget relä: 45 mA (0.045 Ampere)
PCB storlek 66.5 x 21 +- 1.5 mm
Höjd : ca 20 mm

Ingår.
1 st. modul.

Vikt: cirka 20 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0511
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.

Fakta.
Drivspänning: 12 Volt DC
Utgång: Relä
Utgångar: COM, CK (Normal open) och CB (Normal closed)
Ingångar: Vcc, GND
Aktiv IC: NE555 (timer)
Tidsfördröjning: 0 till 10 Sekunder
Operations temperatur: 0 till 70 grader C.
Strömförbrukning passivt relä: 14 mA (0.014 Ampere)
Strömförbrukning aktivt relä: 45 mA (0.045 Ampere)

Experiment:
https://sites.google.com/site/pchtimer/analog-timer/enkel-brytning-2

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 20 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0866
Antal kvar på lager, hittas under fliken Produktdetaljer.
