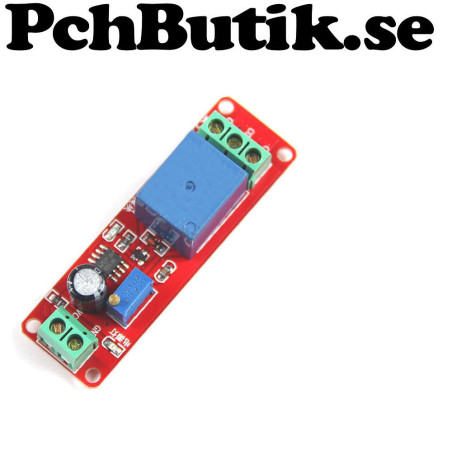

Tidrelä, Fördröjnings timer 12 Volt TMR10

Fördröjnings relä 0 till 10 Sekunder. När strömmen har varit på en viss tid slår relät. Reläterminaler för svagström.
Kan användas som larm. Ex. Kan kopplas så du har upp till 10 sekunder på dig att stänga av, annars går larmet.
Tiden justeras med en 20 varvs trimpotentiometer på kortet. Relä utgång med både brytande och slutande (NC/NO).
Funktion: När Vcc får 12 Volt så börjar tiden. När inställd tid löper ut växlar reläts utgångar.
Om Vcc tappar 12 Volt så avbryts tiden och om relät är slaget så återgår det.

Fakta.
Drivspänning: 12 Volt DC
Utgång: Relä
Utgångar: COM, CK (Normal open) och CB (Normal closed)
Ingångar: Vcc, GND
Aktiv IC: NE555 (timer)
Tidsfördröjning: 0 till 10 Sekunder
Operations temperatur: 0 till 70 grader C.
Strömförbrukning under fördröjning: 14 mA (0.014 Ampere)
Strömförbrukning slaget relä: 45 mA (0.045 Ampere)

Ingår.
1 st. modul.

Vikt: cirka 20 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0511
