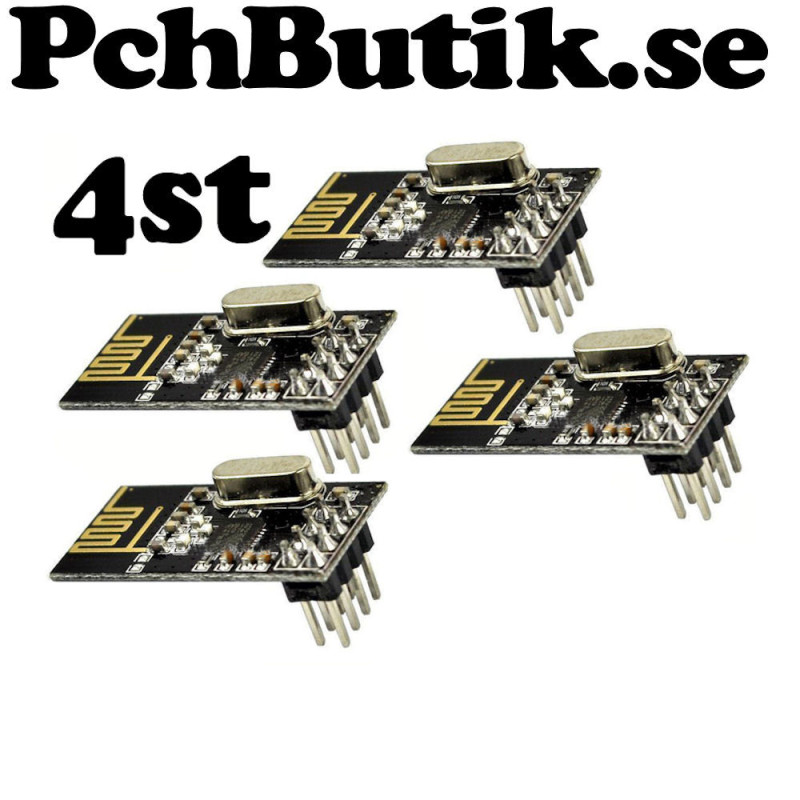

4 st Trådlös sändare/mottagare modul med NRF 24L01

4 st moduler. Modulen kan användas som sändare eller mottagare
Sändare-mottagare som använder 2.4 GHz (ISM-Bandet).
Drar lite ström och drivs med 1.9 till 3.6 Volt.
SPI interface med stift CSN(Chip Select), SCK(Clock), MOSI(Input) MISO(Output).
Andra stift CE (Aktiverar sändare eller mottagare), IRQ (Interrupt Request används sällan)
Konfigureras via SPI gränssnittet. Kan växla läge att vara sändare eller mottagare.
Två enheter kan skicka data fram och tillbaka genom att växla att vara mottagare och sändare.
Inbyggd CRC fel kontroll.

Ingår:
4 st moduler.

126 kanaler vid låg hastighet.
Vid högre hastighet överlappar kanalerna varandra.
Högsta sändare hastighet är 2 Mbps med 63 kanaler.
Max hastighet över SPI är 10 Mbps.

Information om hur den används ihop med Arduino:

http://arduino-info.wikispaces.com/Nrf24L01-2.4GHz-HowTo

Enkelt test och experiment:
https://sites.google.com/view/pcharduino/kretskort/tr%C3%A5dl%C3%B6st/nrf24l01/enkelt-1

The nRF24L01+ is a single chip 2.4GHz transceiver with an embedded baseband protocol engine(Enhanced ShockBurst™), suitable for ultra low power wireless applications. The nRF24L01+ is designed for operation in the world wide ISM frequency band at 2.400 - 2.4835GHz.

To design a radio system with the nRF24L01+, you simply need an MCU (microcontroller) and a few external passive components.

You can operate and configure the nRF24L01+ through a Serial Peripheral Interface (SPI). The register map, which is accessible through the SPI, contains all configuration registers in the nRF24L01+ and is accessible in all operation modes of the chip.

Vikt: cirka 15 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0583
