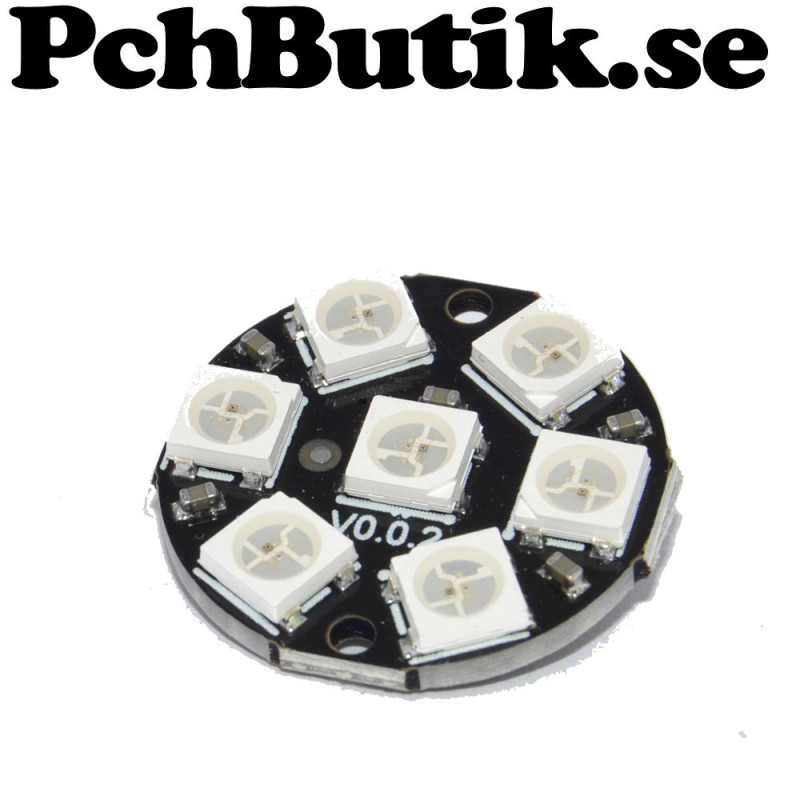

NeoPixel, Pixelmodul WS2812B 7 pixel

Pixelmodulen kopplas med bara 3 kablar och driver hela slingan.
En VCC kabel ,en GND och bara en Data kabel.

På modulens baksida är det 6 anslutningar.
-Den har plus, minus och data in
-Den har plus, minus och data ut

Utgången kopplas till nästa moduls data ingång. Många modeller kan kopplas efter varandra i lång kaskad.
Inga stift är lödda på ingång eller utgång.

Utrustning för lödning kan behövas för att använda denna.

Fakta.
Typ: WS2812
Antal pixel: 7
Högsta data hastighet: 800 Khz
Lägsta data hastighet: 400 hz
Koppling typ: Kaskad
Spänning: 5 Volt
Data: 24 bitar per pixel = 8 bitar per färg
Storlek: ca. 23 mm Diameter
Höjd: 3.2mm
Monteringshål: CC ca 19.5 mm, Diameter ca 2 mm

Bilder och video:
https://sites.google.com/site/pcharduino2018/neopixel-ws281x

Liknande experiment:
https://sites.google.com/site/pcharduino2014/pixel-moduler

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 2899
I vårt sortiment sedan: 2023-01-16
