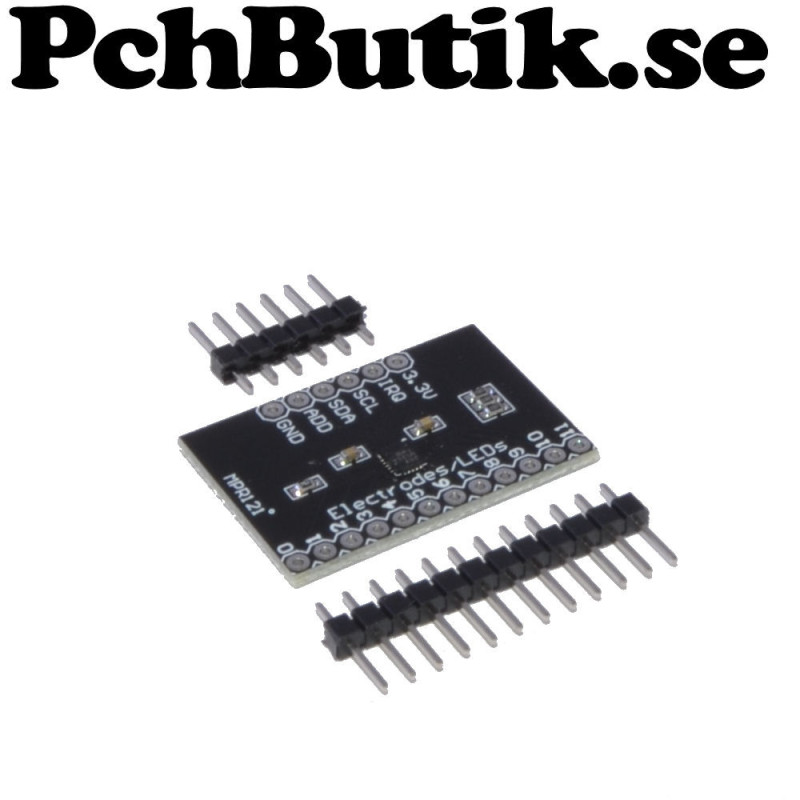

Kapacitive touchsensor MPR121

I2C är ett seriellt interface gränssnitt med 2 trådar och en gemensam GND jord.
OBSERVERA detta I2C ska vara samma som drivspänning alltså 3.3 Volt.
Modulen har egna pullup motstånd på 10 KOhm default. Går att bryta med vid löd-bygling.
ADD(i2c-adress) är byglad till GND(Vss).
VREG är kopplad via en kondensator till GND.

Utrustning för lödning kan behövas för att använda denna.

Fakta.
IC: MPR121
Drivspänning: 2 till 3.6 Volt DC
Interface: I2C, Adress 0x5A(wire)
PCB storlek: 30.5 x 20.3 mm

Se experiment.
https://kopplat.pchbutik.se/nav-bar2.php?m=pcb/hid/touch/MPR121

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 7 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3403
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-04-28
