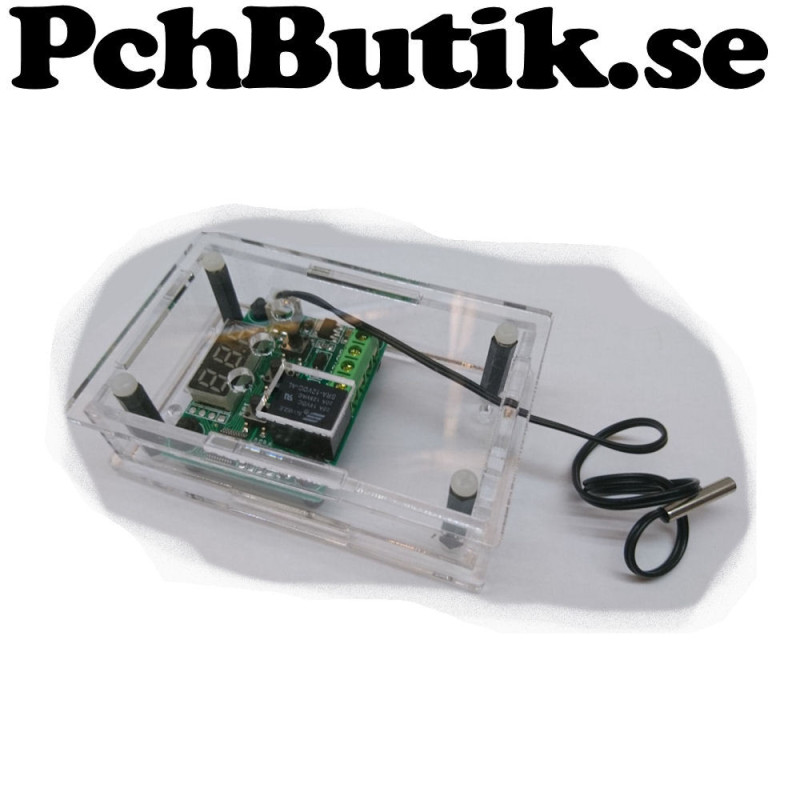

Komplett nanoLåda med Termostat W1209

Låda och termostat och skruvar som behövs för att montera termostaten i lådan.
nanoLådan har en standard storlek, viket gör att det är plats över i lådan när en termostat monterats.
En kortsida har ett brythål, när denna är bortbruten är hålet 15x10 mm. Hålet är till för att dra alla kablar igenom
Locket på toppen har hål som passar för att ställa in termostaten.
Locket i botten har hål som passar för att skruva fast termostaten.

Digital termostat för 12 Volt. -55 till 110 grader Celsius
Termostaten är för både kylning eller uppvärmning. Justerbart inbyggt tidrelä, finjustering av mätprob, överhettnings alarm.
En lysdiod lyser när relät är aktivt.

Fakta lådan.
Material: Akrylplast
Färg: Transparent
Tjocklek: 3 mm
Brythål: 10 x 15 mm
Skruv material: Nylon

Fakta lådans innre mått.
Höjd: 20 mm
Bredd: 51 mm, vid skruvar ca. 34.5 mm
Längd: 84 mm, vid skruvar ca. 71 mm

Fakta lådans yttre mått.
Höjd: 26 mm
Bredd: 63 mm
Längd: 96 mm

Fakta termostaten.
Temperatur område: -50 till 110
PCB storlek: 48.5x40 mm
Upplösning: 0.1 grad (vid temperatur -9.9 till 99.9), 1 grad (vid övriga temperaturer).
Uppdateringshastighet: 0.5 Sekunder.
Drivspänning: DC 12 Volt
Strömförbrukning passiv: 35 mA
Strömförbrukning aktiv: 65 mA
Mät prob: NTC (10 KOhm vid 25 grader C +-0.5%) vattenskyddad.
Kabel längd prob: 0.5 Meter
Arbetstemperatur modulen: -10 till 60 grader Celsius
Arbetsområde luftfuktighet modulen: 20% till 85%
Ingångar: +12V och GND
Poler relä: K0 och K1

Ingår:
2 st. Långsidor.
1 st. Kortsida utan hål
1 st. Kortsida med brythål.
2 st. Lock (top och botten)
4 st. Distansmutter svart nylon M3 x 20 mm
8 st. Skruvar vit nylon M3 x 8 mm
1 st. Digital termostat.
1st. Mätprob till termostaten.

Info och manual
https://sites.google.com/view/pcharduino/egna-lådor/nano/digital-termostat
