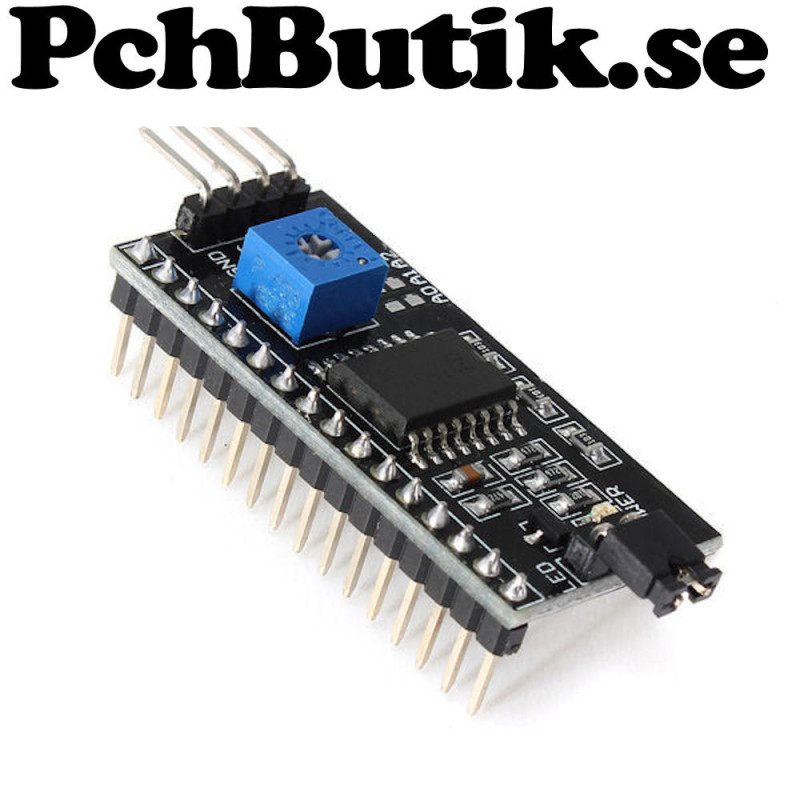

För drivning av LCD-Display HD44780 & 1602, Passar Arduino.

Seriell till parallel interface för LCD moduler.
Serie interface I2C passar Arduino UNO R3.
Det går att byta adress på denna modul, så flera LCD-moduler på en lina I2C.

Lite om I2C.
I2C är ett seriellt interface gränssnitt med 2 trådar och en gemensam GND jord.
Normalt är 5 Volt signal nivå, andra spänningar kan förkomma.
Datasignalen är oftast märkt SDA, (Serial DAta). SDA används för data i båda riktningar.
Klocksignalen är ofta märkt SCL, (Serial CLock).
Normalt är det en Master och flera Slave-moduler. Varje slav ar en egen adress.
Enheter som kopplas till systemet har en öppen kollektor till signalen.
Ett pull-up motstånd behövs för att tillföra en liten ström till alla kollektorer.
Pull-up motstånd kan ibland sitta på modulen annars måste ett externt motstånd(ca 4.7K) kopplas.

Fakta.
IC: PCF8574A / PCF8574
I2C address: 0x38 (0x38-0x3F) / 0x20 (0x20-0x27)
Drivspänning: 5 Volt
Contrast: Justerbar med potentiometer
Till display: LCD 0802, LCD 1602, LCD 2004, LCD 12864, och HD44780

Ingår.
1 st. modul.

Annat som kan passa dig.
2-Pack: För drivning av LCD-Display HD44780 & 1602, 2-Pack http://pchbutik.se//55-sello.html
Kit: LCD HD44780 Kompatibel 16x2 tecken, passar Arduino http://pchbutik.se//712-sello.html

#include

/*
Experiment med Arduino Uno R3
Drivare till LCD modul
OBS det finns flera olika moduler
alla har inte samma adress och funktioner.
Denna skript är för modul med IC PCF8574

Koppla LCD modul
5V till Uno 5V
GND till Uno GND
SCL till Uno A5
SDA till Uno A4
*/

//LiquidCrystal kartoteket krockar med en tidigare version
//radera detta eller spara på annan plats
//https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads

#include
#define lcdAddr 0x27 //Adressen till drivkretsen
//Flera av nedan värden används inte och är bara skräp
LiquidCrystal_I2C lcd(lcdAddr, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);

void setup()
{
lcd.begin(16,2);
lcd.home ();
lcd.print(.Passar Arduino.);
lcd.setCursor (0,1);
lcd.print(.pc_h - .);
}

void loop(){}

Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0084
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
