Kopia av ULN2003 stepper motor drive module

Passar till stegmotor 28BYJ-48 Art. 1116
Funktioner med fjärrkontroll Art. 0209
1. Roterar ett varv motsols, pausar, roterar ett varv motsols, loopas.
2. Roterar ett varv motsols, pausar, roterar ett varv medsols, loopas.
3. Roterar ett varv motsols.
4. Samma som 1
5. Roterer ett varv medsols
6. Stoppar rotationen, men inte nästa loop
7-9 och noll. Samma som 1
*. Roterar kontinuerligt motsols
#. Samma som 3
Pil(alla). Roterar ett varv motsols, kort paus, roterar ett varv motsols, loopas.
Rotationen är sedd från motorns framsida.
Pauser varierar mellan funktioner och slumpas i längd.
Andra typer fjärrkontroller kan ge andra funktioner, som vi inte känner till.
Pinne OUT när stegmotor är aktiv.
Pinne IN de aktiverar modulen.
När vi testat RX och TX ser de ut att helt sakna funktion.

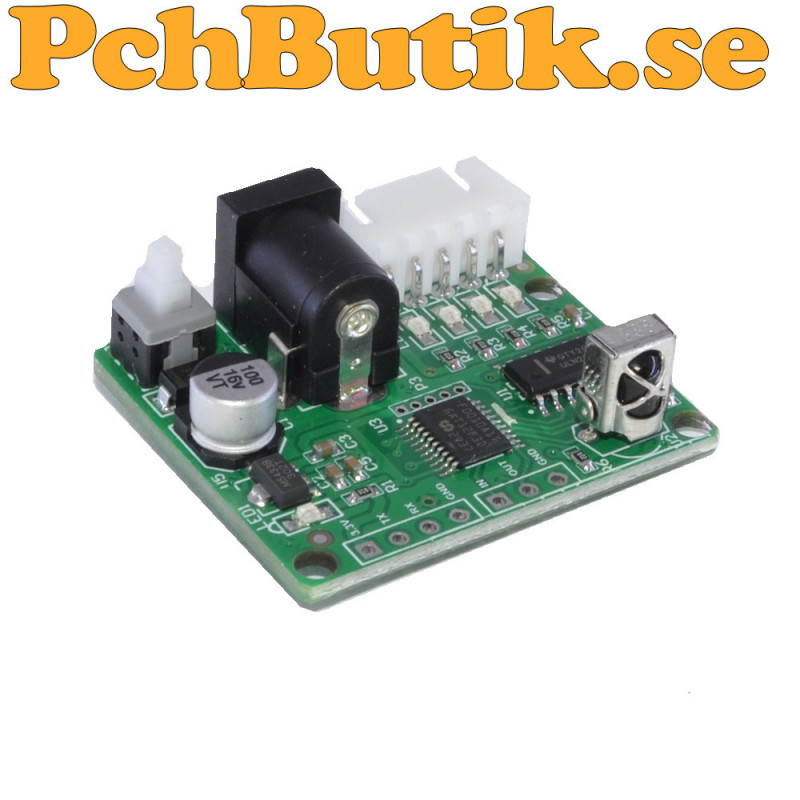

Drive controller SMC03 är ett kompakt styrkort för 5V stegmotorer av typen 28BYJ48. Kortet har inbyggd mikrokontroller och IR-mottagare vilket gör att det kan styras direkt med fjärrkontroll utan extern styrenhet. Med 11 olika arbetslägen kan du enkelt styra riktning, hastighet och rörelsemönster. Perfekt för DIY-projekt som sliders, borstsystem och små automatiserade lösningar.

Fakta.
Modell: SMC03
Drivkrets: ULN2003
Spänning: DC 5V
Ström vila: <15mA
Ström drift: <250mA
Styrning: IR-fjärrkontroll
Arbetslägen: 11
Motortyp: 5V 4-fas 5-trådig stegmotor (28BYJ48)
Användning: DIY automation, slider, borstsystem
Luftfuktighet: 5% till 95%RH
Storlek: 36x35x13mm

Included.
1 pc module.
Stegmotor och fjärrkontroll ingår ej.

Om produkten.
Vikt: cirka 13 gram.
