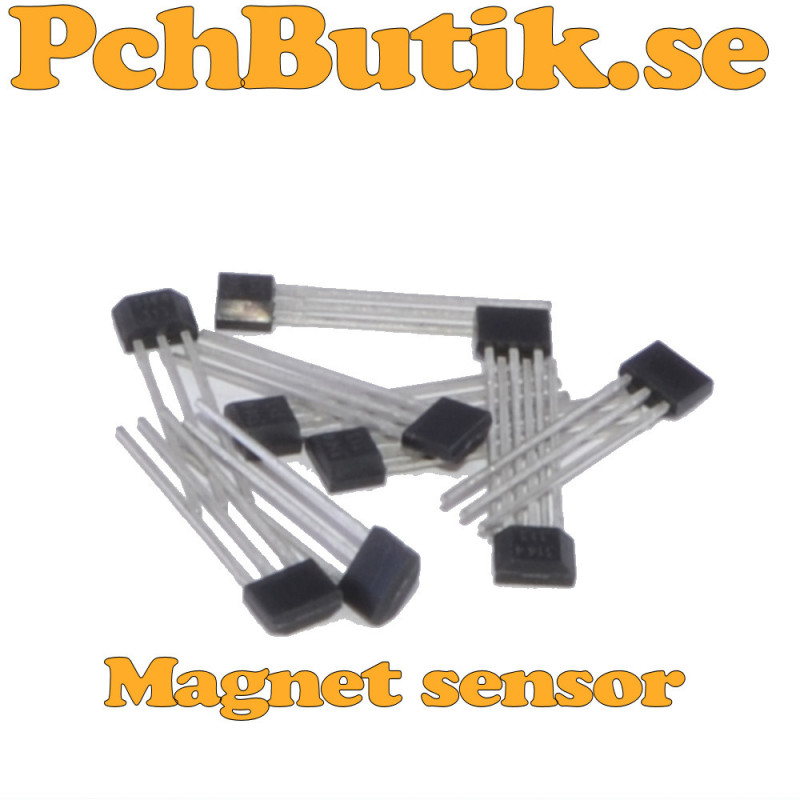

10-pack, Hall Sensor komponent

Utgången på denna är anpassad för digital IO.
Utgången är en öppen collector och behöver ett
pull-upp motstånd när den kopplas mot en GPIO.
Ex på 10K (ingår ej) för att få en bra HIGH and LOW.

I sensorn är Schmitt trigger som gör utgången digital.
Passar då bra till rotationsdetektorer, positionsgivare,
dörrsensorer, encoders.
Men inte som mätare.

Fakta.
Typ: magnet sensor
Modell: 3144
Spänning: 4.5 till 24 Volt DC
Utgång ström: 25 mA Max

Ingår.
10 st. sensorer

Om produkten.
Vikt: cirka 5 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3573
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-12-08

AI genererad text.
I stället för att bara ge en liten analog spänning, har vissa Hall-sensorer (som A3144) en inbyggd Schmitt-trigger.
Schmitt-triggern omvandlar den lilla, brusiga Hall-spänningen till en tydlig digital signal: HIGH eller LOW.
När magnetfältet blir starkare än en viss “på”-tröskel → utgången går LOW (eller HIGH beroende på typ).
När magnetfältet minskar under en lägre “av”-tröskel → utgången återgår → HIGH.
Hysteres: Skillnaden mellan “på” och “av”-trösklarna gör att signalen inte fladdrar om fältet ligger nära gränsvärdet.
