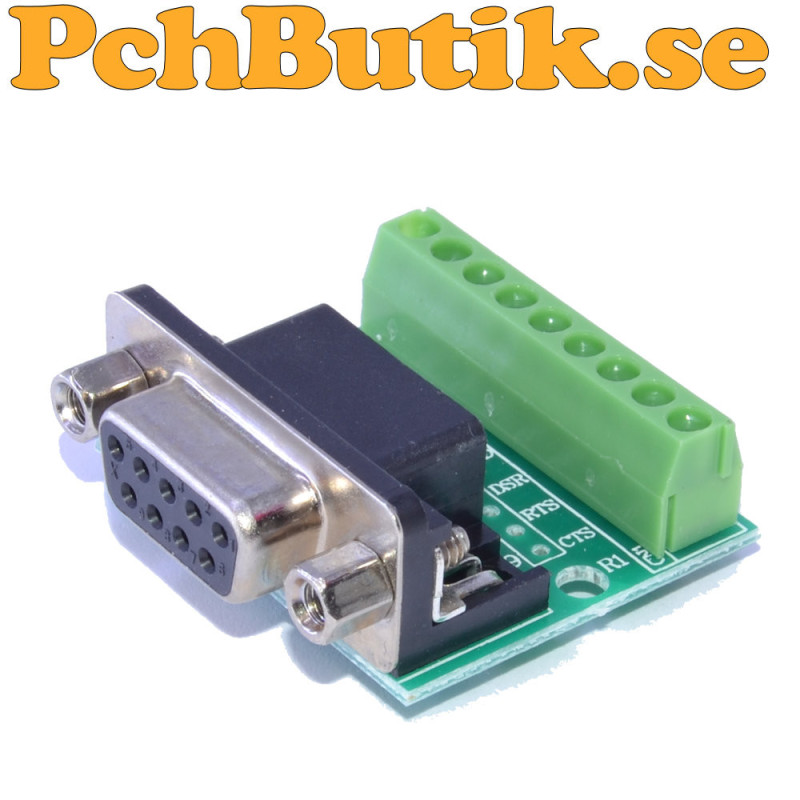

DB9 honkontakt RS232 breakoutkort med skruvterminal och pinheader

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Detta DB9 breakoutkort har en standardiserad 9 polig D Sub honkontakt och är avsett för enkel anslutning till RS232 utrustning. Kortet ger åtkomst till samtliga nio signaler på DB9 kontakten och gör det enkelt att ansluta lösa kablar vid utveckling, test, felsökning och elektronikprojekt.

Alla nio anslutningar är tillgängliga på den gröna skruvterminalen och är tydligt märkta på kretskortet. Kortet har även genomgående hål för montering av en 9 polig pinheader. Pinheadern kan användas för anslutning till exempelvis experimentkort, styrkort eller annan elektronik med stiftlist.

Anslutningarna är CD, RXD, TXD, DTR, GND, DSR, RTS, CTS och RI. Kortet är passivt och innehåller ingen aktiv RS232 transceiver, nivåomvandlare eller RS232 till RS485 omvandlare. Det fungerar därför som ett breakoutkort som gör signalerna från DB9 kontakten lättillgängliga.

DB9 honkontakten har normal kontakttäthet och ett förtennat metallhölje. Kontakten är avsedd för kabelstorlekar upp till 20 AWG och kontaktens isolering är klassad enligt UL94V 0. Den kompakta konstruktionen gör kortet lämpligt för olika elektronikprojekt där en DB9 anslutning behöver anslutas till separata ledningar.

Kortet har fasta gängade fästelement vid DB9 kontakten. Detta innebär att kortet inte nödvändigtvis kan anslutas direkt till en DB9 hankontakt som har samma typ av fästelement. Vid sådan anslutning kan en lämplig kabel eller adapter med kompatibel fästmekanism behövas.

Fakta.
Kontakttyp: DB9 honkontakt
Kontaktstandard: D Sub 9 polig
Kontakttäthet: Normal
Anslutning: Skruvterminal
Pinheader: 9 polig anslutning
Signal 1: CD
Signal 2: RXD
Signal 3: TXD
Signal 4: DTR
Signal 5: GND
Signal 6: DSR
Signal 7: RTS
Signal 8: CTS
Signal 9: RI
Användning: RS232 breakout
RS232 transceiver: Nej
Nivåomvandlare: Nej
RS232 till RS485 omvandling: Nej
Max kabelstorlek: 20 AWG
Kontaktmaterial: Förtennat metallhölje
Kontaktisolering: UL94V 0
Fäste: Gängade fästelement
Kortstorlek: 35 mm x 33 mm
