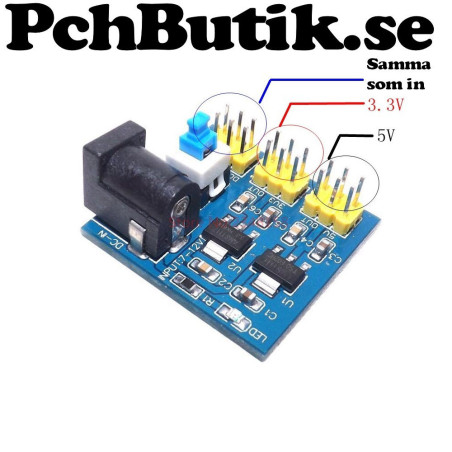

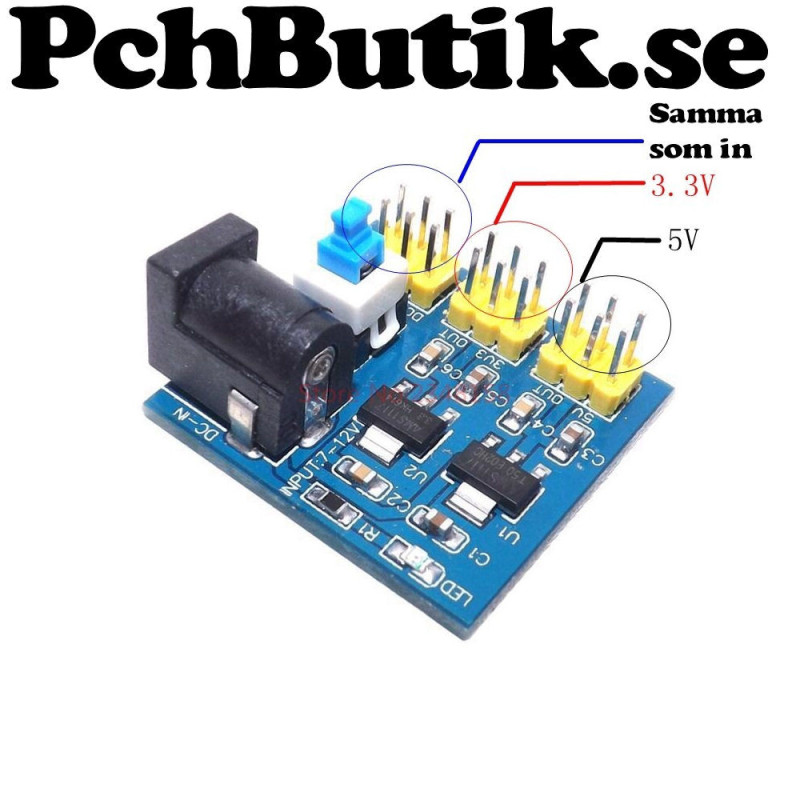

Step-Down, Buck till 3.3 och 5 Volt DC-DC LDO

Exempel från egna tester utan extra kylare.
12 Volt in, 3.3 Volt ut, max uttag 0.2 Ampere.
12 Volt in, 5 Volt ut, max uttag 0.2 Ampere.
9 Volt in, 3.3 Volt ut, max uttag 0.4 Ampere.
9 Volt in, 5 Volt ut, max uttag 0.4 Ampere.
7 Volt in, 5 Volt ut, max uttag 0.8 Ampere.
Det är alltså bättre att driva modulen med 7 Volt än 12 Volt

Denna är inte kortslutningssäker, och kan skadas och kan skada anslutna enheter om den kortsluts.
Om du råkar kortsluta en utgång, mät alltid spänningen innan du ansluter enheter till den.
Du kan få ett visst skydd mot kortslutning om ingångströmmen inte kan överstiga 650mA och 12 Volt
Vid drift under 7 Volt är bättre skydd mot kortslutning.

Modulen har en strömbrytare.
En vit LED på modulen visar att har ström,
och den släcks om överhettnings skydd aktiveras.

Fakta.
IC; AMS1117 3.3 och 5 Volt
Typ: Step-Down, buck
Klass: linjär buck-regulator
Drivspänning: ca 6.5 till 12 Volt DC
Kontakt DC in: DC-kontakt 2.1x5.5
Utspänning: 3.3, 5 och drivspänning Volt DC
Max ström: 0.8 Ampere
Pinnar GND: 9 st.
Pinnar 3 x 3V3, 5V och DC-IN
PCB storlek:

Om produkten.
Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1823
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-09-15 Produktens info uppdaterad.
2025-10-27 Ny version av produkten. art. 3159
2025-11-10 Sänkt pris på produkten. Från 29 till 15 Kr

AI genererad text.
Linjär step-down (LDO, linjär regulator)
En linjär regulator fungerar ungefär som en variabelt motstånd som hela tiden justeras för att hålla utspänningen stabil.
Den "bränner bort" överskotts­spänningen som värme.
Fördelar är mycket enkel krets, bara regulator + några kondensatorer.
Och lågt brus (bra för känslig analog elektronik).
