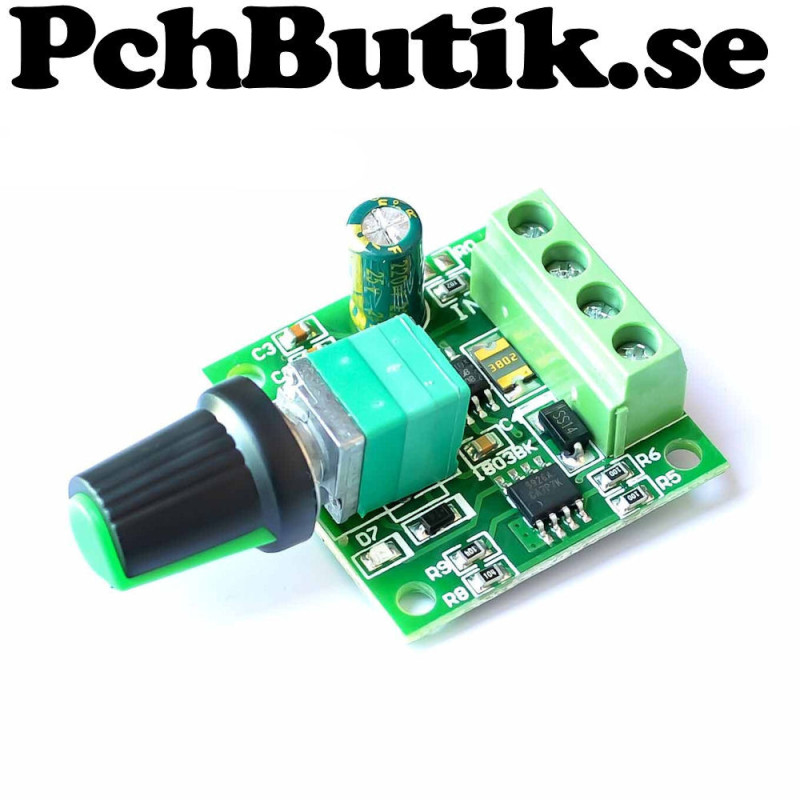

PWM modul 2 Ampere

PWM styrning för motorer och lampor mm..
Potentiometern har en strömbrytare som kan
stänga av modulen helt.
Rekommenderat lägsta inspänning 2.5 Volt DC

Exempel från egna tester utan extra kylare.
12 Volt in, max uttag 1.5 Ampere.
6 Volt in, max uttag 1.8 Ampere.
5 Volt in, max uttag 2.0 Ampere.
3.3 Volt in, max uttag 1.9 Ampere.

Fakta.
Styr IC: NE555
Slutsteg IC:FSD9926A (ONSEMI)
Typ: PWM
Drivspänning: 1.8 till 12 Volt DC.
Ut ström: PWM 0 till 100 procent PWM
Max ström ut: 2 Ampere
Pinnar och terminaler in: Power- och Power+
Pinnar och terminaler ut: Motor- och Motor+

Ingår.
1 st. modul.
Ratt, bricka och mutter

Om produkten.
Vikt: cirka 15 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1871
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-09-15 Produktens info uppdaterad.


AI genererad text.
PWM och en step-down hänger ihop, men de är inte samma sak.
Spänningen på utgången växlar hela tiden mellan 0 V och inspänningen (t.ex. 0/12 V).
Lasten ser en "genomsnittlig" spänning beroende på pulskvoten.
Exempel: 12 V med 50 % duty cycle → lasten ser ungefär 6 V medelvärde (om den är långsam nog eller filtreras).
Användning: Motorstyrning, LED-dimmning, styrsignal till switchade regulatorer osv.
