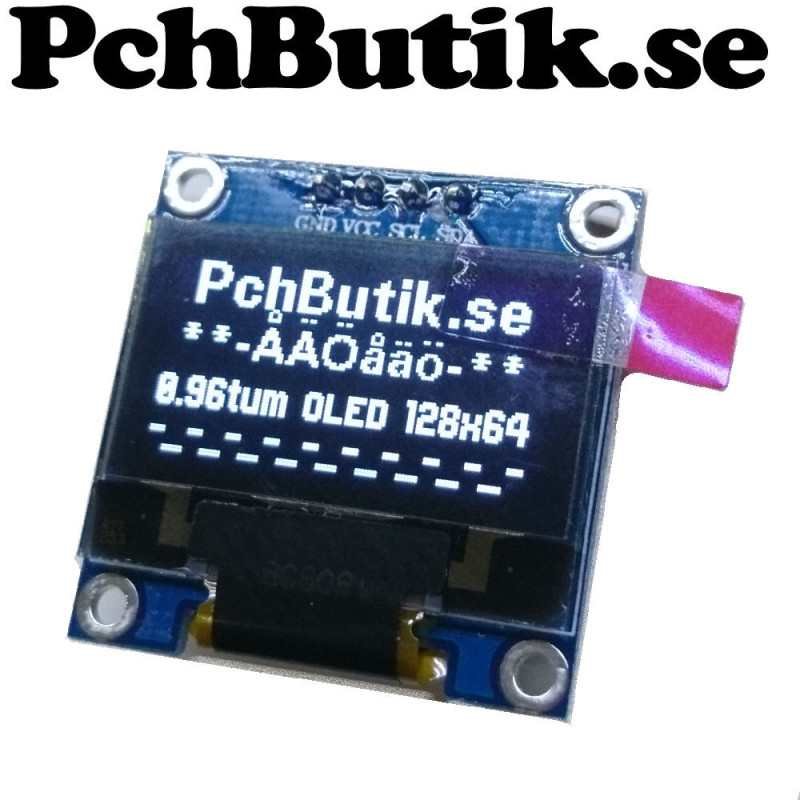

OLED display 0.96 tum,med 128x64 vita pixlar. I2C SSD1306

Mini OLED display med vita pixlar. OLED har ingen belyst bakgrund, varje pixel har eget ljus.
Låg strömförbrukning ca 3mA passivt (inga pixlar tända) 40mA när alla pixlar är tända. Lätt att läsa från alla vinklar
Biblioteket u8g2 passar med settings: U8G2_SSD1306_128X64_NONAME_F_HW_I2C(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);
Kan laddas ner via (Library Manager). Stiftlist är lödda.

Det finns liknande OLED moduler, men pinnarnas ordning kan skilja, Se ordning för denna modell i Fakta-delen.
Bilder är missvisande med de vita färgen på pixlarna, verkligheten är klarare vit.

Fakta.
Displaytyp: OLED
Driver: SSD1306
Pixelfärg: Vit
Upplösning: 128x64 pixlar
Interface: i2c adress 0x78, 0x7A (Löd-bygel) (0x3C, 0x3D Arduino Wire)
Skärmstorlek: 0.96 tum
Drivspänning: 3 till 5 Volt (Regulator på kortet 662K)
Ström pinnar: VCC och GND
I/O pinnar: SCL och SDA
Strömförbrukning: 3 mA - 40 mA (antal tända pixlar)
PCB storlek: 27,3x27,7 mm
Tjocklek: 3.27 mm (från PCB till glas)
Hål bild: 23,5x24 diameter 2 mm
I/O Ordning: GND, VCC, SCL, SDA
Stiftlist: lödd

Datablad.
http://www.google.se/search?q=filetype%3Apdf+SSD1306

Ingår.
1 st. modul.
