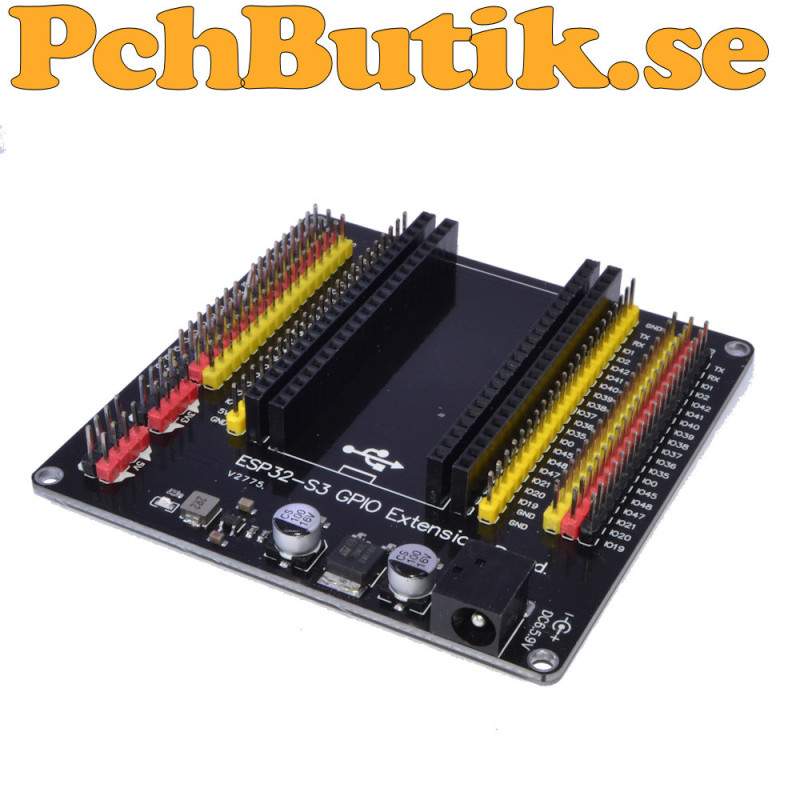

ESP32-S3 GPIO expansionskort för flera stiftavstånd

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

ESP32-S3 GPIO Expansion Board är ett expansionskort för ESP32-S3 utvecklingskort som ger enkel åtkomst till GPIO anslutningar, matningsspänning och jord. Kortet är utformat för prototyper, experiment och projekt där många externa komponenter behöver anslutas till ett ESP32-S3 kort.

Expansionskortet har flera stiftpositioner som gör det möjligt att använda ESP32 utvecklingskort med olika avstånd mellan stiftraderna. Kortet har stiftavstånd på 25,4 mm och 33,02 mm samt är utformat för flexibel anslutning av kompatibla utvecklingskort. För utvecklingskort med andra stiftavstånd, exempelvis 30,48 mm, måste motsvarande hålposition finnas på expansionskortet.

Kortet har en DC kontakt på 2,1 x 5,5 mm och är avsedd för en inspänning på 6,5 till 9 V DC. Den inkommande spänningen regleras först till 5 V med en 78M05 regulator. Denna 5 V spänning används även som matning till den switchade TLV62569 regulatorn som genererar 3,3 V.

TLV62569 är en switchad regulator med en maximal specificerad utström på upp till 2 A. På detta expansionskort är den praktiska tillgängliga strömmen däremot begränsad av den gemensamma 78M05 regulatorn som matar både 5 V lasten och 3,3 V regulatorn. Som enkel tumregel bör den totala belastningen från 78M05 hållas kring högst 500 mA. Vid högre inspänning ökar värmeutvecklingen i 78M05, vilket ytterligare begränsar den praktiska belastningen.

Kortet har 3 mm monteringshål och ett monteringsavstånd på 76,2 x 76,2 mm. Stiftavståndet på 25,4 mm och 33,02 mm gör kortet användbart med flera typer av ESP32 utvecklingskort.

Fakta.
Produkttyp: ESP32-S3 GPIO expansionskort
Kompatibilitet: ESP32-S3 och kompatibla ESP32 utvecklingskort
Kortstorlek: 83 x 83 mm
DC kontakt: 2,1 x 5,5 mm
Inspänning: 6,5 till 9 V DC
5 V regulator: 78M05
5 V regulator maximal ström: 500 mA
3,3 V regulator: TLV62569
TLV62569 maximal ström: 2 A
3,3 V matning: Från TLV62569
Gemensam strömbegränsning: 78M05 begränsar den totala tillgängliga effekten
Rekommenderad tumregel: Cirka 500 mA total belastning från 78M05
Monteringshål: 3 mm
Hålavstånd: 76,2 x 76,2 mm
Hålavstånd: 3000 x 3000 mil
Stiftavstånd:
25,4 mm (1000 mil)
30,48 mm (1200 mil) om det faktiskt finns denna hålrad
33,02 mm (1300 mil)


Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 48 gram.
