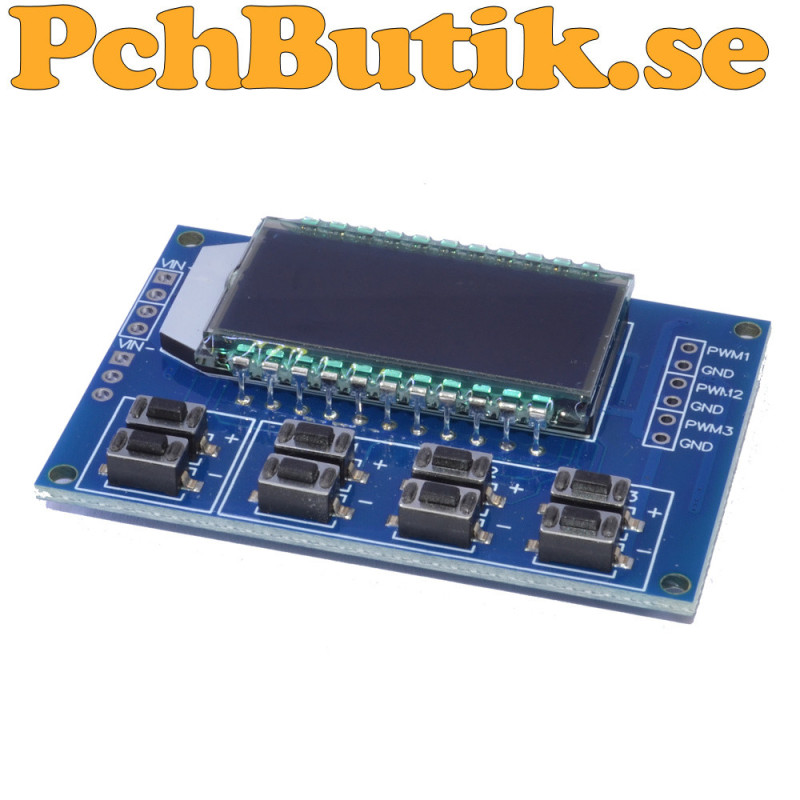

3 kanals PWM och pulssignalgenerator för 3,3 till 30 V

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Denna 3 kanals PWM och pulssignalgenerator är en kompakt modul för att generera justerbara fyrkantsvågor och pulssignaler. Modulen har tre separata utgångskanaler och kan användas för experiment, utveckling, testning och styrning av elektroniska kretsar.

Matningsspänningen är 3,3 till 30 V DC och frekvensen kan ställas från 1 Hz upp till 150 kHz. Frekvensen kan användas gemensamt för de tre kanalerna medan duty cycle kan justeras separat för varje kanal. Detta gör det möjligt att exempelvis skapa olika PWM signaler på kanal 1, 2 och 3 samtidigt.

PWM signalens amplitud följer matningsspänningen. Utgången kan leverera cirka 5 till 30 mA och är därför främst avsedd som styrsignal till exempelvis drivkretsar, transistorer, MOSFET drivsteg, motorstyrningar och andra elektroniska ingångar.

Modulen kan även styras via UART. Detta gör det möjligt att ändra frekvens och duty cycle från exempelvis en Arduino eller annan mikrokontroller. UART kommunicerar normalt med 9600 baud, 8 databitar, ingen paritet och 1 stoppbit.

Exempel på användningsområden är generering av fyrkantsvågor för experiment och utveckling, styrning av motorstyrningar, generering av justerbara pulser för MCU projekt samt PWM styrning för dimning och hastighetsreglering.

Modulen är lämplig när en färdig och justerbar pulssignal behövs utan att en separat mikrokontroller behöver generera signalen i realtid.
Svenska tecken används i denna beskrivning.

Fakta.
Matningsspänning: 3,3 till 30 V DC
Antal kanaler: 3
Frekvensområde: 1 Hz till 150 kHz
Frekvensnoggrannhet: Cirka 2 procent inom respektive frekvensområde
Utgångsström: Cirka 5 till 30 mA
Utgångsamplitud: PWM amplitud motsvarar matningsspänningen
PWM: Justerbar duty cycle
Signaltyp: PWM och fyrkantsvåg
UART: Ja
UART kommunikation: 9600 baud, 8N1
Driftstemperatur: -20 till +70 grader Celsius
Mått: 54,6 x 37 mm
Användning: Fyrkantsvågsgenerator
Användning: Motorstyrning
Användning: MCU pulssignaler
Användning: PWM dimning
Användning: Hastighetsreglering
Användning: Test och experiment

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 20 gram.
