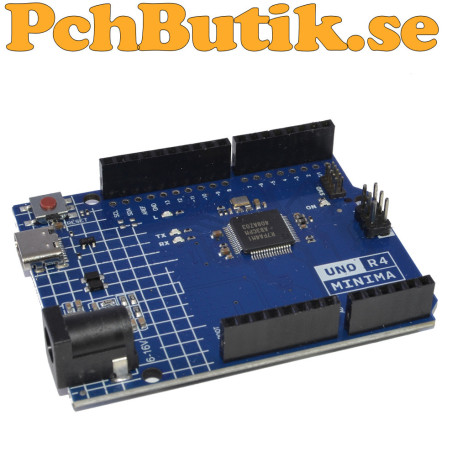

UNO R4 Minima, mycket mer är UNO R3

Kända skillnader mot Arduino.
Vin: 6 till 16 Volt DC

Viktigt.
GPIO max 8 mA (UNO R3 max 20mA )kontinuerligt
Totalt 50 mA (UNO R3 max 200 mA)kontinuerligt
Att driva så lite som en LED kan kräva en driver.
Alla funktioner i CPU har inte stöd ännu i IDE.
Ingen fast tidsplan för full DMA-stöd ännu.

Nyheter UNO från R3. till R4
DAC, Digital till analog omvandlare, max 1mA.
CAN, stöd vid extra tillbehör.
32-Bitars system
1 OP-AMP ex. för filter eller förstärkning mm...
Och några till...

För att driva en högtalare via DAC krävs en extern förstärkare.

minima är inte en förkortning på mini milliAmpere.

För att ladda up en sketch dubbelklicka på reset knappen.
L-LED börjar då pulsera.


Fakta.
CPU: 32-bit ARM Cortex-M4F (med FPU – flyttalsenhet)
Klocka: 48 MHz
Databredd: 32 bitars
Debugging: via SWD

Se experiment.
Ett enkelt stycke kod som spelar upp ett ljud.
Ljudet spelas upp utan DMA till DAC.
koden hittas i bilagor.

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 24 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3542
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-11-10

AI MED HUMOR
Arduino GPIO Ström – Mega vs Mini mA
UNO R3 ("Mega mA") UNO R4 Minima ("Mini mA")
----------------- ------------------------
LED direkt PAMP-buffer → LED
20 mA typ, 40 mA max 8 mA typ, 20 mA max
Kan driva små laster Behöver förstärkare / OPAMP
R3 = stark muskel som kan lyfta laster direkt
R4 Minima = liten mus som behöver hjälp (OPAMP)

AI genererad text.
UNO R4 Minima med Renesas RA4M1 är en modern 32-bitars Arduino UNO:
Högre prestanda än UNO R3 (32-bit Cortex-M4F vs 8-bit AVR)
DAC, ADC, RTC, Event System, DMA, intern op-amp → perfekt för ljud, sensorer och realtidsapplikationer
Formfaktor och logik kompatibel med klassiska UNO-shields
Kan köra komplex kod, ljuduppspelning och datainsamling utan att CPU:n blir en flaskhals.
Ingen fast tidsplan för full DMA-stöd verkar ha offentliggjorts(20251108).
