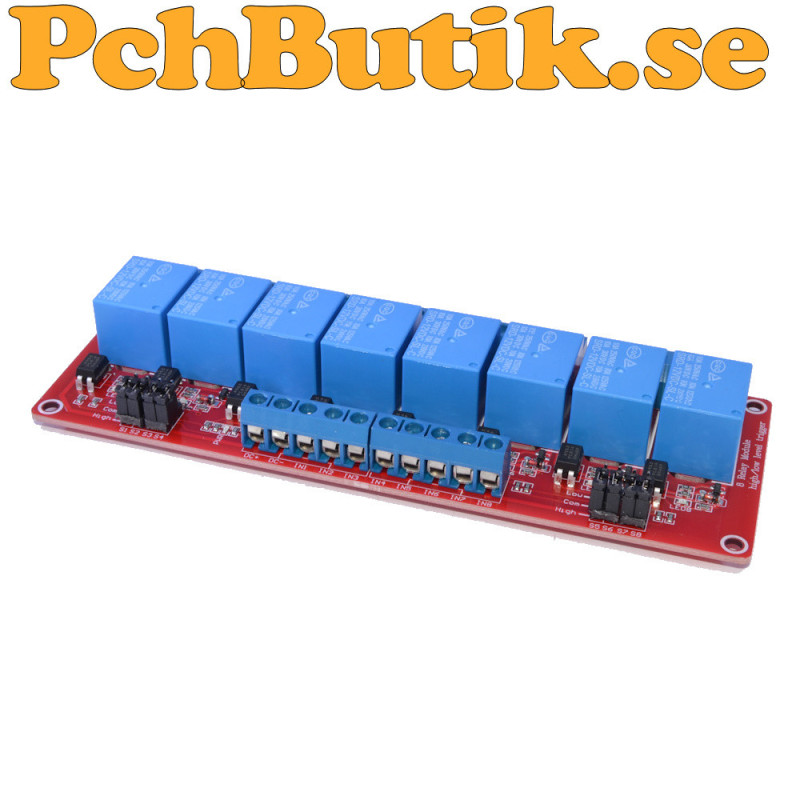

8-kanals 12 V reläkort med PC814 optokopplare och transistorstyrning

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

8 Channel 12V är ett 8-kanals reläkort för styrning av elektriska laster via åtta separata reläutgångar. Kortet är konstruerat för 12 V relädrift och använder PC814 optokopplare mellan styringångarna och reläernas drivkretsar.

Varje kanal använder en PC814 optokopplare för galvanisk isolering mellan styrsignalen och den efterföljande transistorstyrningen. PC814:s fototransistor styr i sin tur en transistor som driver reläspolen. Detta gör att den externa styrsignalen inte behöver vara direkt elektriskt ansluten till reläets drivkrets.

På ingångssidan finns ett 2200 ohm seriemotstånd före PC814:s ingång. PC814 har en LED-ingång med två antiparallella lysdioder, vilket gör komponenten lämplig för styrsignaler där polariteten kan variera. Ingång 2 kan anslutas via bygling till VCC eller GND, vilket ger möjlighet att anpassa ingångens funktion efter den aktuella styrkretsen.

Reläerna är avsedda för 12 V drift och varje kanal har en separat transistorbaserad drivkrets. Konstruktionen passar bland annat för mikrokontrollerkort, PLC-styrningar, automationsprojekt, Arduino, ESP-baserade system och andra elektroniska styrsystem där flera elektriska laster behöver kopplas individuellt.

Vid användning med mikrokontroller bör styrsignalens spänning och ström kontrolleras så att PC814:s ingång drivs korrekt. Reläkontakternas maximala spänning och ström måste också kontrolleras mot den last som ska anslutas.

Fakta.
Produktnamn: 8 Channel 12V
Antal kanaler: 8
Reläspänning: 12 V
Optokopplare: PC814
Optokopplartyp: Fototransistor
Optokopplaringång: LED
Ingångsmotstånd: 2200 ohm
Ingång 1: Styringång via 2200 ohm motstånd
Ingång 2: Kan byglas till VCC eller GND
Isolering: Galvanisk isolering mellan styrsignal och relädrivning
Reladrivning: Transistorstyrd
Reläfunktion: Separat relä för varje kanal
Antal reläer: 8
Styrning: Separat styringång per kanal
Användning: Elektronisk styrning och automation
Lämplig för: Arduino, ESP och andra styrsystem
Matningsspänning relädel: 12 V
Seriemotstånd per ingång: 2200 ohm
Optokopplare utgång: Fototransistor
Styrprincip: Optokopplare styr transistor som driver reläspole

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 116 gram.
