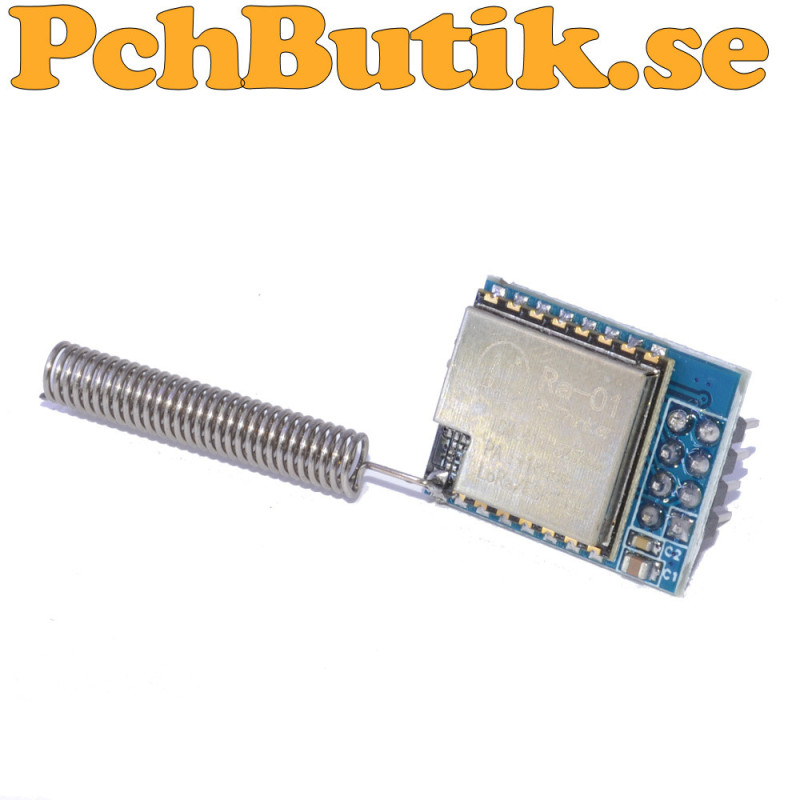

Kompakt LoRa modul med lång räckvidd och hög mottagarkänslighet.

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Ai-Thinker Ra-01 är en kompakt trådlös kommunikationsmodul baserad på Semtech SX1278. Modulen använder LoRa Spread Spectrum teknik och är utvecklad för långdistanskommunikation med låg datahastighet och hög mottagarkänslighet.

Ra-01 är avsedd för kommunikation inom frekvensområdet cirka 410 till 525 MHz och lämpar sig bland annat för användning kring 433 MHz. LoRa tekniken gör det möjligt att uppnå lång räckvidd även när radiosignalen är svag.

Modulen har en maximal RF uteffekt på upp till +20 dBm, motsvarande cirka 100 mW. Mottagarkänsligheten kan vara så låg som -148 dBm beroende på valda radioparametrar. Kombinationen av hög uteffekt och hög känslighet ger en stor teoretisk länkmarginal.

Ra-01 kommunicerar med en styrande mikrokontroller via SPI och kan användas tillsammans med exempelvis Arduino, ESP8266 och ESP32. Modulen stöder både LoRa och flera traditionella digitala modulationsmetoder, vilket gör den flexibel för olika typer av radiokommunikation.

LoRa parametrar som spreading factor, bandbredd och sändeffekt kan anpassas efter behov. Högre spreading factor kan ge längre räckvidd och bättre känslighet, men samtidigt lägre datahastighet och längre sändningstid.

Modulen har inbyggd paketmotor med CRC och kan hantera paket på upp till 256 byte. Den har även RSSI mätning, RF signaldetektering, automatisk CAD funktion och snabb AFC.

Ra-01 levereras med en integrerad fjäderantenn och har ett kompakt format på 17 x 16 x 3,2 mm. För bästa räckvidd bör antennen vara lämpligt anpassad till den frekvens som används. Vid användning på 433,92 MHz är en antenn avstämd för 433 MHz normalt ett bra val.

Den angivna räckvidden på upp till 15 km ska betraktas som ett maximalt riktvärde under gynnsamma förhållanden. Den verkliga räckvidden påverkas bland annat av antenn, placering, terräng, störningar, datahastighet och valda LoRa parametrar.

Fakta.
Modell: Ra-01
Radiokrets: Semtech SX1278
Radiotyp: LoRa Spread Spectrum
Frekvensområde: cirka 410 till 525 MHz
Typisk frekvens: 433 MHz
Maximal RF uteffekt: +20 dBm
Maximal RF uteffekt: cirka 100 mW
Mottagarkänslighet: ned till -148 dBm
SPI kommunikation: Halvduplex
Maximal programmerbar bithastighet: upp till 300 kbps
Modulation: FSK
Modulation: GFSK
Modulation: MSK
Modulation: GMSK
Modulation: LoRa
Modulation: OOK
RSSI dynamiskt område: 127 dB
RF signaldetektering: Ja
CAD funktion: Automatisk
AFC: Snabb automatisk AFC
Paketmotor: Inbyggd
CRC: Ja
Maximal paketstorlek: 256 byte
Antenn: Integrerad fjäderantenn
Anslutning: SPI
Matningsspänning: 2,5 till 3,7 V
Typisk matningsspänning: 3,3 V
Arbetstemperatur: -30 till 85 grader C
Förvaringstemperatur: -40 till 90 grader C
Relativ luftfuktighet vid lagring: under 90 procent
Storlek: 17 x 16 x 3,2 mm
Beräknad maximal räckvidd: upp till 15 km under gynnsamma förhållanden

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3643
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-09-21 vinter202627

AI genererad text.
Att äga en 433 MHz-sändare är normalt inget problem.
Att sända på 433 MHz kan kräva tillstånd eller vara otillåtet beroende på exakt frekvens, effekt och användning.
Att ansluta en 433 MHz-mottagare och lyssna är normalt inget problem.

433 MHz ISM-bandet är ett licensfritt frekvensområde som används för kortdistansradio med låg effekt. I Europa ligger bandet mellan 433,05 MHz och 434,79 MHz, med mittfrekvensen 433,92 MHz, som är den absolut vanligaste frekvensen för billiga sändare och mottagare.
