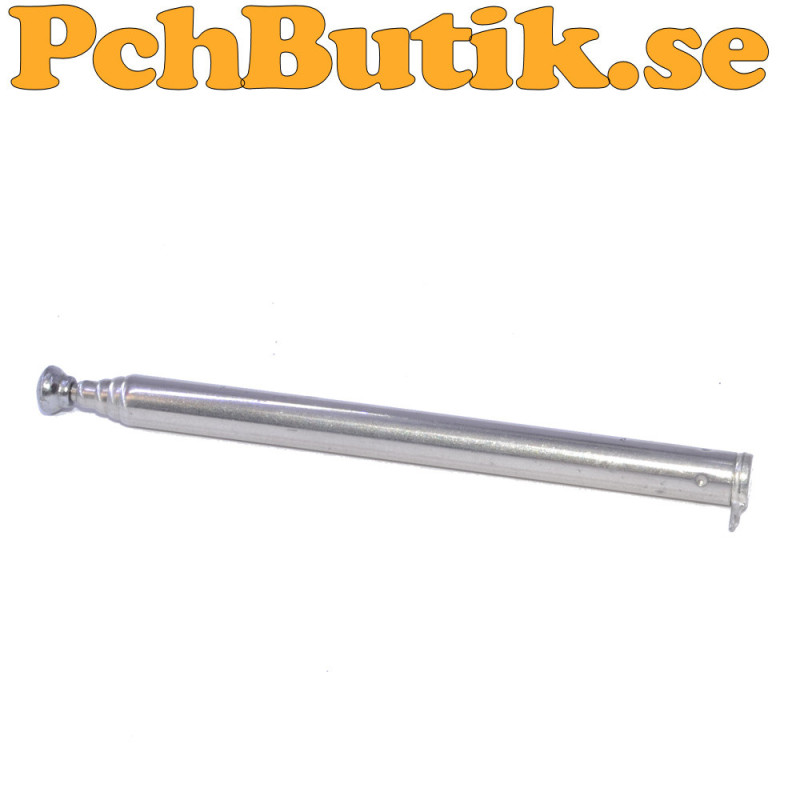

Teleskopantenn med 5 sektioner och justerbar längd 7-25 cm

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Teleskopantenn med 5 sektioner och en diameter på cirka 5 mm. Antennen kan fällas ihop till cirka 7 cm och dras ut till cirka 25 cm. Den justerbara längden gör antennen lämplig för experiment och konstruktioner där antennlängden behöver anpassas efter radiofrekvensen.

Antennens längd kan användas för att anpassa den elektriska resonansen. Som ungefärlig utgångspunkt kan en fjärdedels våglängd användas för en enkel monopoleantenn. Vid 315 MHz motsvarar en fjärdedels våglängd cirka 23,8 cm och vid 433 MHz cirka 17,3 cm. Antennen kan därför ställas in till ungefär dessa längder för experiment med dessa frekvenser.

Även högre frekvenser kan vara intressanta. Vid 868 MHz är en fjärdedels våglängd cirka 8,6 cm och vid 915 MHz cirka 8,2 cm. Den infällda längden på cirka 7 cm gör därför antennen användbar även för experiment vid dessa frekvenser.

Den verkliga resonansfrekvensen påverkas bland annat av antennens diameter, anslutning, jordplan och den omgivande elektroniken. De angivna längderna ska därför betraktas som ungefärliga startvärden. För noggrann avstämning kan antennlängden justeras samtidigt som antennens impedans eller stående vågförhållande mäts.

Antennen passar för olika elektronikkonstruktioner, radioexperiment, mottagare och sändare där en kompakt och justerbar antennlösning önskas.
Fakta om produkten

Fakta.
Antal sektioner: 5
Maximal utdragen längd: cirka 24 cm
Minimal infälld längd: cirka 7 cm
Diameter: cirka 5 mm
Antennutförande: Teleskopantenn
Beräknad fjärdedels våglängd vid 315 MHz: cirka 23,8 cm
Användningsområde: Radioexperiment och elektronikkonstruktioner
Avstämning: Genom justering av antennlängden
Lämplig princip: Fjärdedels våglängd för monopoleantenn

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 8 gram.
