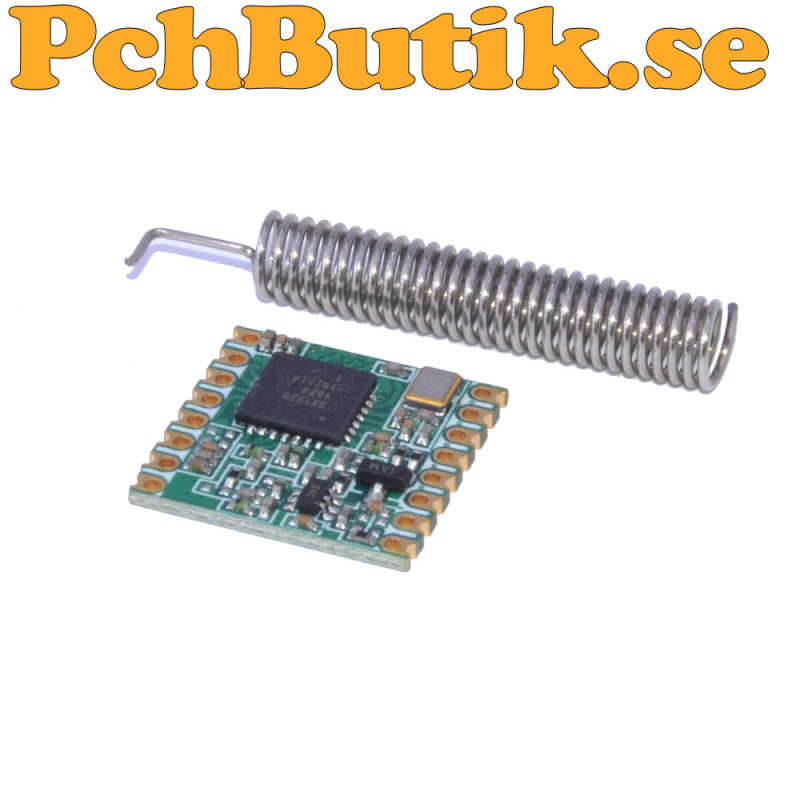

SX1278 433 MHz trådlös LoRa transceiver modul

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

SX1278 433M är en trådlös transceiver modul för kommunikation med LoRa och andra radiomodulationer. Modulen är baserad på Semtech SX1278 och kommunicerar med en mikrokontroller via SPI. Den kan användas både som sändare och mottagare och är lämpad för projekt inom trådlös dataöverföring, telemetri, mätning och styrning.

SX1278 har stöd för LoRa samt FSK, GFSK, MSK, GMSK och OOK. LoRa ger hög mottagarkänslighet och möjlighet till lång räckvidd vid låg datahastighet. Spridningsfaktor kan väljas för att anpassa förhållandet mellan datahastighet, sändningstid och räckvidd.

Modulen har DIO0 till DIO5 som kan användas för interrupt och statusinformation från radiokretsen. DIO0 används ofta för att indikera att ett paket har tagits emot eller att en sändning är klar. Övriga DIO-pinnar kan användas för funktioner som mottagningstimeout, kanaländring, CAD och andra radiostatusfunktioner. DIO-funktionerna kan konfigureras via SX1278:s register.

Modulen är avsedd för frekvensområdet kring 433 MHz. En lämplig antenn är viktig för god räckvidd och funktion. För 433MHz motsvarar en teoretisk kvartsvågsantenn, men den praktiska antennlängden beror på antennkonstruktion och omgivning.

SX1278 kan även användas i andra lägen än LoRa, vilket gör modulen intressant för experiment med exempelvis FSK och OOK. Den är därför betydligt mer flexibel än enkla ASK och OOK mottagar eller sändarmoduler.

Juridisk information om radioutrustning
Att äga en radiosändare är normalt tillåtet. Att sända kan kräva tillstånd eller vara otillåtet beroende på frekvens, uteffekt och användning. Att använda en mottagare för att ta emot radiosignaler är normalt tillåtet.


Fakta.
Modell: SX1278-433M
Radiokrets: Semtech SX1278
Frekvens: 433MHz
Typ: Trådlös transceiver
Kommunikation: SPI
Modulation: LoRa, FSK, GFSK, MSK, GMSK, OOK
LoRa spridningsfaktor: SF6 till SF12
Sändning: Ja
Mottagning: Ja
Digitala I O: DIO0 till DIO5
DIO0 funktioner: RxDone och TxDone
DIO1 funktion: RxTimeout
DIO2 funktion: FHSS kanaländring
DIO3 funktion: CAD klar
DIO4 funktion: CAD signal upptäckt
DIO5 funktion: ModeReady
Matningsspänning: Normalt 3,3 V
Maximal sändningseffekt: Upp till cirka 20 dBm beroende på konfiguration
Mottagarkänslighet: Ner till cirka -148 dBm under vissa förhållanden
Antenn: Extern antenn för 430 MHz
Användningsområden: LoRa, telemetri, mätning, styrning och trådlös dataöverföring

Ingår.
1 st. modul.
Med antenn

Om produkten.
Vikt: cirka 5 gram.
