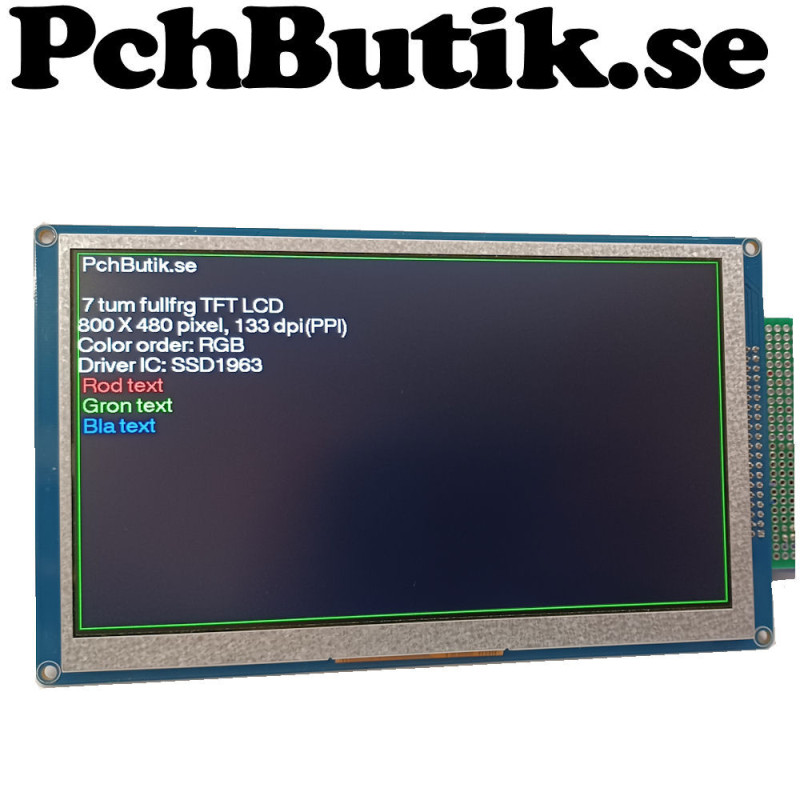

7 tum LCD skärm. 800x480 pixel

Bakgrundsbelysning kan styras med 5 Volt IO-pinne
Bakgrundsbelysning tänder med 3.3 Volt men
lyser med full styrka ned 5 Volt DC.
Går att ändra löd bygel för att bakgrundsbelysning
alltid ska vara på.
Modulen har en kortläsare med SPI interface.

Egna tester.
Styrt modulen med en ESP32 och parallell interface.
Har provat modulen med biblioteket TFT_eSPI
Dependency Graph
|-- TFT_eSPI @ 2.5.43
|-- SPI @ 2.0.0
Flera inställningar behöver göras för att styra skärmen.
Är beskrivit här.
https://kopplat.pchbutik.se/nav-bar2.php?m=di/di/3438p
Kod och font med ÅÄÖ
https://kopplat.pchbutik.se/nav-bar2.php?m=di/di/3438s

Fakta.
Skärm typ: LCD TFT
Storlek yta: 7 Tum
Spänning IO: 3.3 Volt (max 3.6 Volt) DC
Spänning bakgrundsbelysning: 5 Volt DC
Strömförbrukning: ca 400mA (600mA uppstart)
IC: SSD1963
Interface SD: SPI 3.3 Volt DC
Touch skärm: NEJ

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 220 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3438
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-04-07
