Display 128x64, rotations enkoder. passar 3D-skrivare och mycket mer.3DP

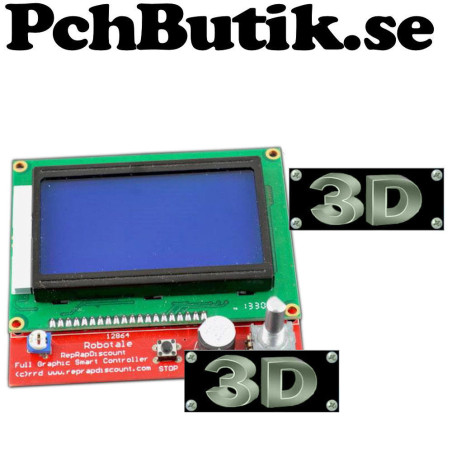

Display modul till 3D-skrivare, men kan användas till mycket mer.
På modulen baksida är det en SD-kortläsare med en 5 Volts adapter för ström och I/O.
Det är två PCB som är ihoplödda. Främre är bara LCD-displayen.
LCD displayen endast användas med serie interface
På bakre PCB är det en kontrast justering för LCD-displayen.
En stoppknapp är kopplad direkt till stiftlist.
Piezo tuta som drivs av en transistor som får signalen från stiftlist.
Rotations encoder är kopplad direkt till stiftlist.
Med lite modifiering av anslutningar och mjukvara går det att köra
med ett Arduino UNO eller ett PRO MINI.
I Marlin mjukvara finns mycket skript som passar till denna modul.
Det går att plocka ut skripten som är till denna modul och det får då plats på
ett UNO eller PRO MINI kort.

Konfiguration för Marlin software:
Fil: Configuration.h
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

Fakta:
Modul:
Storlek: 93 x 87 mm
Höjd: 46 mm
Interface el: 2st 2 x 5 stiftlist
Interface HID: Rotations encoder, Reset knapp, Piezo tuta, display.

Display:
typ: LCD
upplösning: 128x64 punkter matrix
yta: 72 x 40 mm
storlek: 78.1 x 51.1 mm
Bakgrunds belysning: ja blå.

SD-kort läsare:
Storlek: Standard (Stora modellen)

Rotations encoder:
Antal steg: 20
Tryckknapp: ja
Knopp: ja
Ingår:
1 st. Display modul med SD-kort läsare
2 st. Bandkabel 10 ledare
1 st. Adapter till RAMPS 1.4 Arduino Mega shield

RepRap:
http://reprap.org/wiki/RepRapDiscount_Full_Graphic_Smart_Controller

Mjukvara:
https://github.com/MarlinFirmware/Marlin
Bibliotek finns Library Manager: U8g

Alla våra saker till din 3D-skrivare. Sök på "3DP" i vår butik

Vikt: cirka 154 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0708
