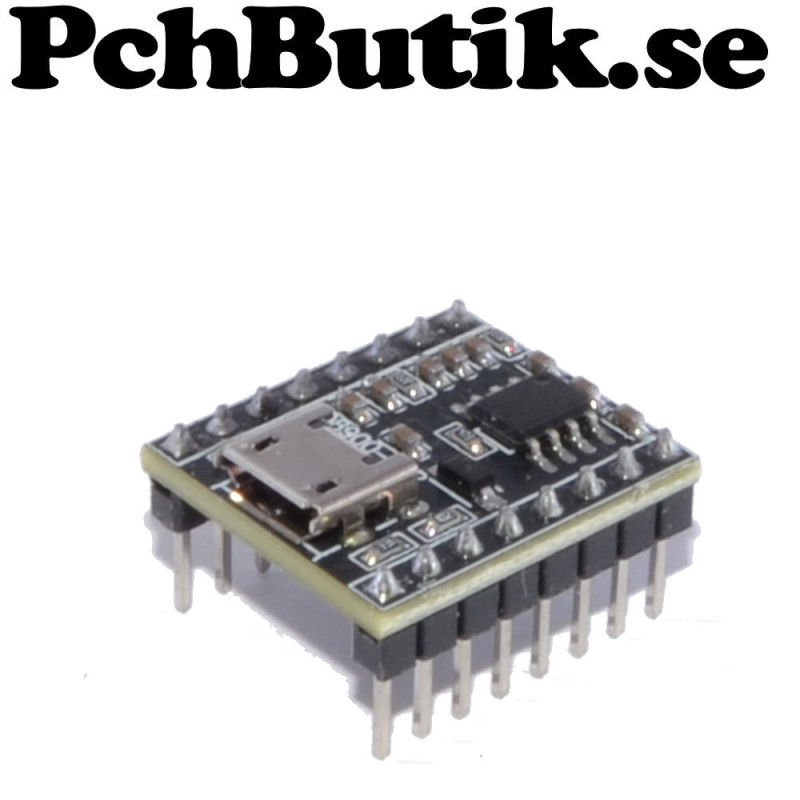

JQ8900-16P, MP3-spelare

Ansluter till dator som USB-minne.
Enkelt att ladda upp filer via dator.

Enkelt att koppla upp, bara anslut ström,
högtalare och knappar.

Uppspelning kan styras med knappar
eller seriellt (OBS 3.3V) med kommandon.

Serieportens interface är 3.3 Volt.
Om den kopplas till ett 5 Volt system
behöver en nivå omvandlare användas.
Eller en 1K motstånd mellan (MCU TX)
och (modul RX).

Max 7 ljudspår går att spela upp med enkla knappar.
19 Ljud går spela upp med en knapp matrix.

För att sätta volym och andra funktioner
måste kommando via serie port användas.

Fakta.
IC: JQ8900
Mellanrum pinnrader : 15.24 mm(0.6 x 25,4)
Mellanrum pinnar: 2.54 mm
Drivspänning: 5 Volt DC.
Ström passiv: ca 22 mA
Drivström: minst 500 mA
USB-minne: 4 Megabyte
Ljudfiler: MP3/Wav
Interface serieport: 3.3 Volt
IC förstärkare: 8002A, 3 Watt
Anslutning högtalare: 8 Ohm 3 Watt
IC minne: SPI 25VQ032 = 4 meg

Se video.
https://www.youtube.com/watch?v=J0apy53nMak

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
