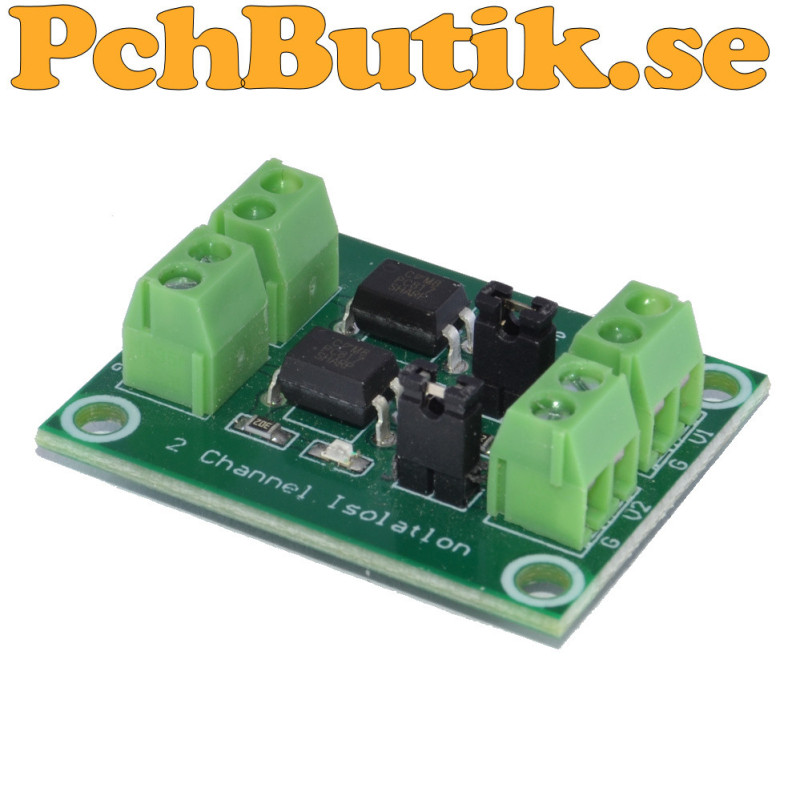

Optokopplare med PC817

Observera ingångarna har gemensam GND
Galvaniskt isolerade modul från in till utgång.
Modulen har en strömsnål konstruktion med höga
motstånd på 3K på ingång och utgång.
Behövs ett pullup motstånd, måste de också ha ett högt värde.
En bygel på utgången gör att in och ut har gemensam GND.
Utan bygel är även GND isolerad.
Ritning se bild.

Fakta.
Typ: Optocoupler
IC: PC817C
PCB storlek: ca. 38 x 29.3 mm
Hål bild: ca 32 x 23 mm, diameter 3 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 12 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3529
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-11-24

AI genererad text.
PC817C är en vanlig optokopplare (även kallad optoisolator) från Sharp/Toshiba och många andra tillverkare.
Den används för att ge galvanisk isolation mellan två kretsar genom att överföra signaler optiskt istället för elektriskt.
Inuti kapseln finns:
En IR-LED (inmatningssidan)
En fototransistor (utgångssidan)
När LED:en tänds av en ström på ingången, leder fototransistorn på utgången – utan fysisk elektrisk kontakt mellan sidorna. Detta ger säker isolation mot störningar och hög spänning.
