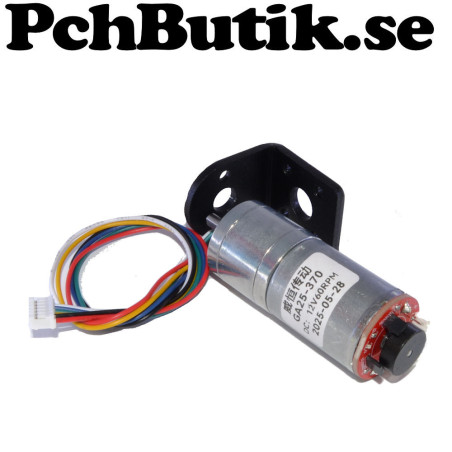

Utväxlad motor 60 rpm, 25GA-370

Motorström 12 Volt på vit och röd kabel.
Växlar röd och vit för att byta riktning.
Viktigt!
Encoder logiken drivs med 3.3 till 5 Volt DC.
Blå, svart, gul och grön för encoder logiken.

Egna tester:
1124 Hz (mätt på en av reed sensorerna)
1124 / 11 = 102,2 (magnetpar på axel)
102,2 / 103 = 0,992 (utväxling)
0,992 * 60 = 59.52 rotering per minut

Fakta.
Drivspänning motor: 12 Volt DC
Strömförbrukning olastad: 55-70 mA vid 12 Volt
Varvtal ut: 60 RPM varm per minut
Encoder: Magnet och reed sensorer
Drivspänning encoder: 3.3 till 5 Volt DC
Blå kabel: Encoder Volt 3.3 till 5 Volt DC
Svart kabel: Encoder GND
Gul och grön kabel: Encoder pulser ut.
Antal pulser: 11 pulser per varv före växel.
Kabel längd: ca: 20 cm
Axel: D-form, Längd: ca. 14.5, Diameter 4 mm


Ingår.
1 st. modul.
1 st. Kabel med kontakt.
1 st. Motorfäste
Skruv ingår EJ.

Om produkten.
Vikt: cirka 101 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3490
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-07-28

AI genererad text.
En encoder (svenska: givare, kodare eller ibland pulsgivare) är en sensor som omvandlar rörelse till elektriska signaler. Den används ofta i elektronik och mekatronik för att mäta position, hastighet eller riktning.

AI genererad text.
25GA-370 är en typ av DC-växelmotor (gear motor) som är populär i robotik och hobbyelektronik. Den används ofta där man behöver lågvarvigt, men kraftfullt vridmoment – till exempel i smarta bilar, robotarmar eller små mekaniska projekt.
-Växeltyp Planetväxel eller spurväxel
-Växelutväxling Finns i många varianter, t.ex. 6:1 till 1000:1
-Spänning 6V – 12V (ibland upp till 24V)
-Varvtal (rpm) Från 10 rpm upp till 600+ rpm, beroende på utväxling
-Vridmoment Högre utväxling ger mer kraft men lägre hastighet
-Axeltyp D-formad, ofta 4 mm diameter
-Motorstorlek 25 mm diameter, 37 mm lång (därav namnet "25GA-370")
