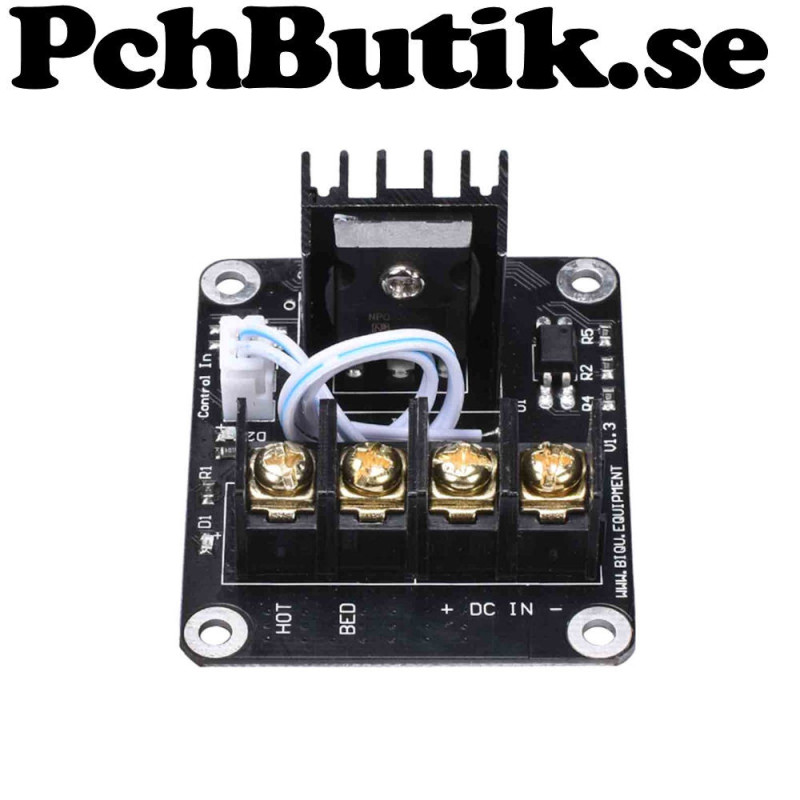

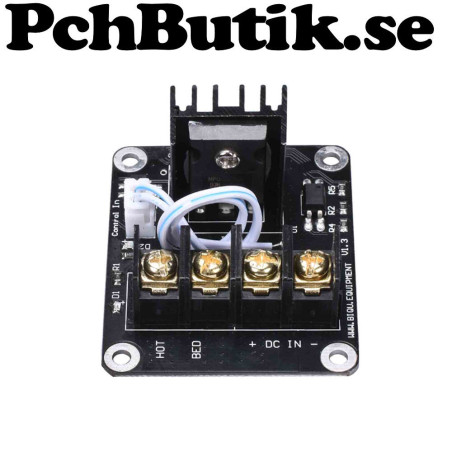

Styrning värmeplatta mm.

Viktigt inspänningen får inte vara under 12 V DC

Rekomenderat att god förståelse när du experimenterar med MOSFET-modulen och många Ampere.
Viktigt är att inte få stort spännings fall i strömförsörjingen till modulen då detta kan skada modulen vid starka strömmar. Och alltid ha en lämplig säkring.

Modulen klarar 25 Ampere med god extra kylning,
Ingången, för styrning har en likriktarbrygga.

Experiment:
Att byta ut R5 från 10K till 1K för att styra med 3 - 5 Volt DC signal.
Från ESP eller Arduino.

Fakta.
MOSFET: HAOLIN
Modell: HA210NO6
Drivspänning: 12 till 24 Volt DC
Max ström: 25 A
Styrspänning: 12 till 24 Volt DC/AC
PCB storlek: ca. 6+ x 50 mm
Hålbild: ca. 54 x 43 mm, 3.2 mm diameter

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 40 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1819
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-08-11 Uppdaterat info på sidan.


AI genererad text.
En N-channel MOSFET (Metal–Oxide–Semiconductor Field-Effect Transistor) är en typ av transistorkomponent som används för att styra eller förstärka elektriska signaler, och den är särskilt populär när man vill styra ström till en last med hög effektivitet.
