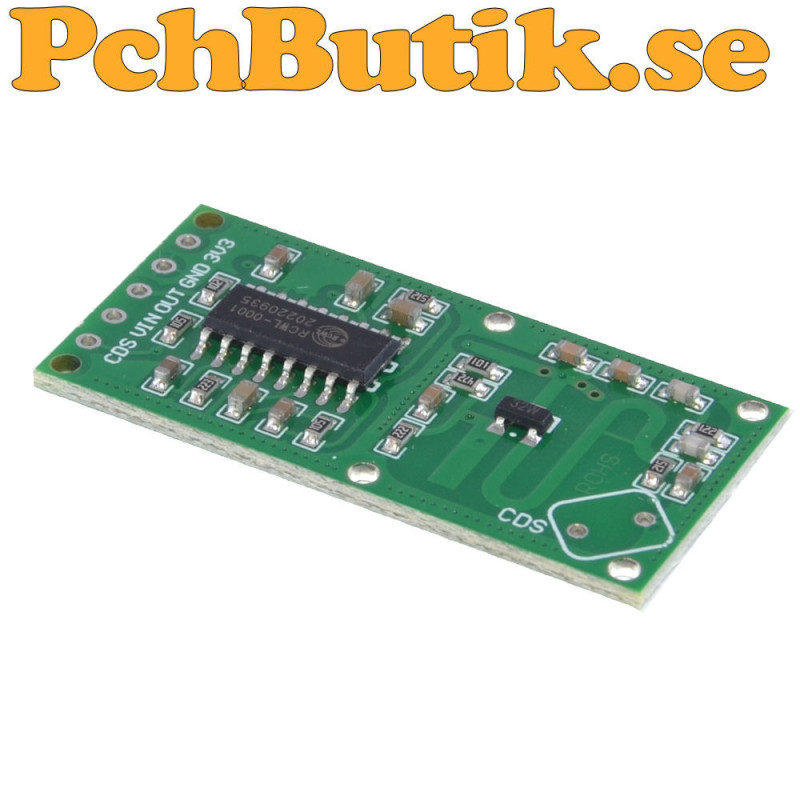

RCWL-0516 plus Microwave Radar Sensor

Den är mycket känsligare än PIR och fungerar även genom många material.
RCWL-0516 är en Doppler-radarsensor som detekterar rörelse genom att sända ut mikrovågor (3.18 GHz) och analysera reflekterade signaler. Den reagerar på förändringar i frekvens när objekt rör sig.
Detekterar genom plast, glas, trä, gips med viss försvagning.
Denna är plus-modellen som kan klara upp till 15 meter.

Egna tester.
Med 5 Volt drivspänning detekterar den från 8 Meter och igenom ett draperi av tyg.

Skillnad mot tidigare modeller har denna IC inbyggd bias (stabilare)

VIKTIGT.
Observera att 3V3 är en utgång och inte matarspänning.
Pinne för matarspänning är VIN

Utgångs signalen är svag och kan bara driva en IO-ingång
eller en transistor som förstärkare.

Ingång CDS är en blockering, med ex med ett fotomotstånd.

Utrustning för lödning kan behövas för att använda denna.

Fakta.
Typ: Doppler radarsensor
Modell: RCWL-0516 (modell 2023)
IC: RCWL-0001
Drivspänning: 4 till 28 Volt DC
Strömförbrukning: 3 mA + last på utgången
Pinnar: 3V3, GND, OUT, GND och CDS
Spänning källa ut: 3.3 Volt DC (Max 100mA kortare stunder)
Spänning ut signal: 3.3 Volt vid aktiv
Max ström signal: 3 mA
Detektor distans: upp till 15 Meter

Ingår.
1 st. modul.

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 8 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3433
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-01-26

AI genererad text.
PCB-antenn sänder kontinuerlig mikrovågssignal
Reflekterad signal blandas (Doppler shift)
Lågfrekevenssignal förstärks i RCWL-IC
Komparator triggar digital OUT när rörelse upptäcks.
Räckvidd: 5–9 m typiskt
Täckning: Nästan 360° genom material
Pulsbredd OUT: ~2 sek
Strömförbrukning: ~3 mA idle
Detekterar genom plast, glas, trä, gips
