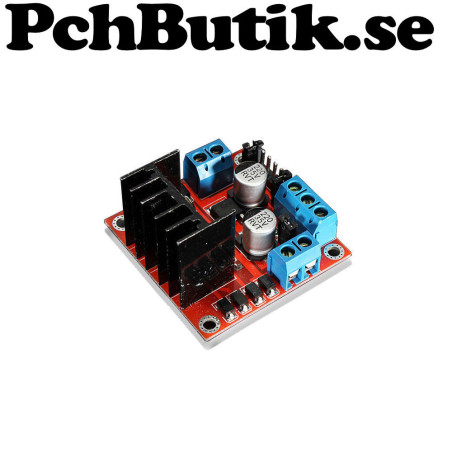

L298N H-Brygga för två DC-motorer eller en stegmotor. Passar Arduino

Denna modul kan styra en bipolär stegmotor eller två DC-motorer. ex en höger och en vänster på en Robot bil.
Klarar upp till 2 Ampere och upp till 35 Volt, Max 25 Watt. Vid styrning av DC-motor kan PWM styrning användas.
Har en 5 V utgång som kan användas att driva övriga moduler med.
Vid motor drivspänning under 5 Volt bör extern strömförsörjning användas och avlägsna bygel.
Kan passa som data sändare i ett DDC(Digital DC) Track system.

Fakta.
Modell: H-brygga
IC: L298N
Drivspänning logik: 5 Volt eller bygel för ström från motor ström.
Drivspänning motor: 4 till 35 Volt(Beroende på motor)
Pinnar: ENA, IN1, IN2, IN3, IN4, ENB
Byglar: 5 Volt separat eller från motorström
Plint motor: OUT1, OUT2, OUT3, OUT4
Plint ström: +12V(4 till 35 V), GND, +5V
PCB storlek: 43 x 43 mm
Hålbild: 37 x 37 mm CC. Diameter 3 mm
Höjd: ca:25 mm

Läs om PWM.
http://sv.wikipedia.org/wiki/PWM

Datablad.
http://www.google.se/search?q=filetype:pdf+L298N

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 30 gram.
