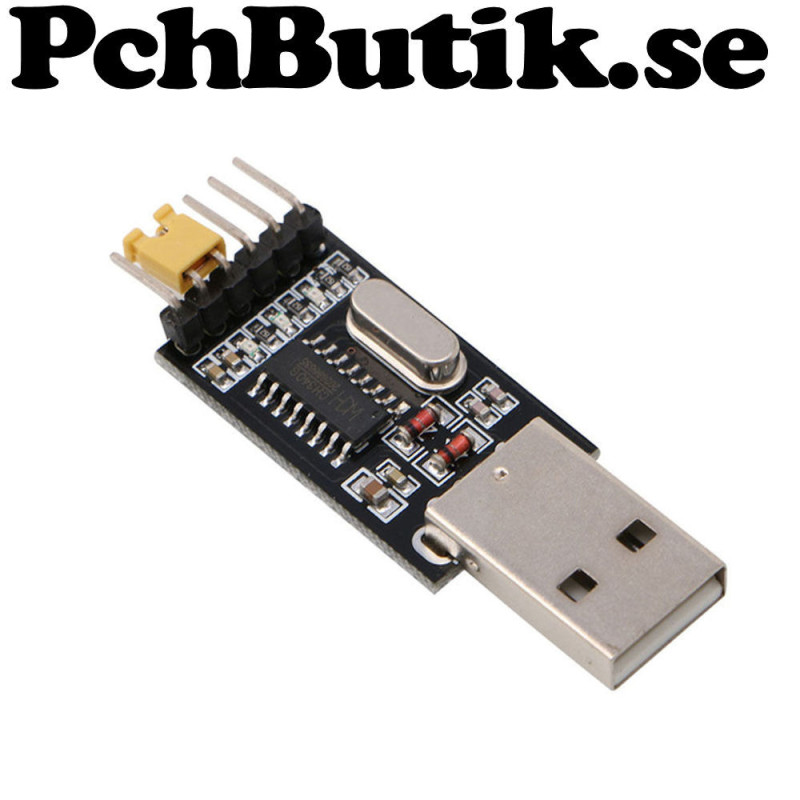

USB till RS232 konverterare för TTL nivå. Passar Arduino och Win 8.

USB2.0 till RS232 för att programmera och kommunicera med Arduino mm.
Drivrutiner finns för Windows Windows 8 och 7 och ner till Windows 98, 32 och 64 bitars.
Med bygel mellan VCC och 3V3 är TTL-nivån 3.3 Volt, bygel mellan VCC och 5V är nivån 5 Volt.
På kortet visar 3 lysdioder On, RX och TX.

Fakta.
Modell: CH340G
IC: CH340G
TTL nivå: 3.3 eller 5 Volt (bygling)
Bygling: VCC och 3V3 eller VCC och 5V
Storlek PCB: 30x17mm
Storlek: Längd 51mm
Stift: 5V, VCC, 3V3, TXD, RXD, GND.
USB interface: 2.0

Ingår:
1 st modul

Modulen har internt 3.3 Volt.
3.3 Volt stiftet är inte konstruerad för att vara drivspänning för andra moduler.
Denna är bara 5 Volt minus framspänning från två dioder 2N4148.
Med egna experiment kan du ta ut 3.3 Volt och 5 Volt.

Drivrutiner:
http://robotsteel.com/?arduino_uno_klon_dccduino_uno
http://www.wch.cn/download/CH341SER_ZIP.html

Experiment:
https://sites.google.com/view/arduino2015b/usb-till-rs232-ch340

Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0577
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
