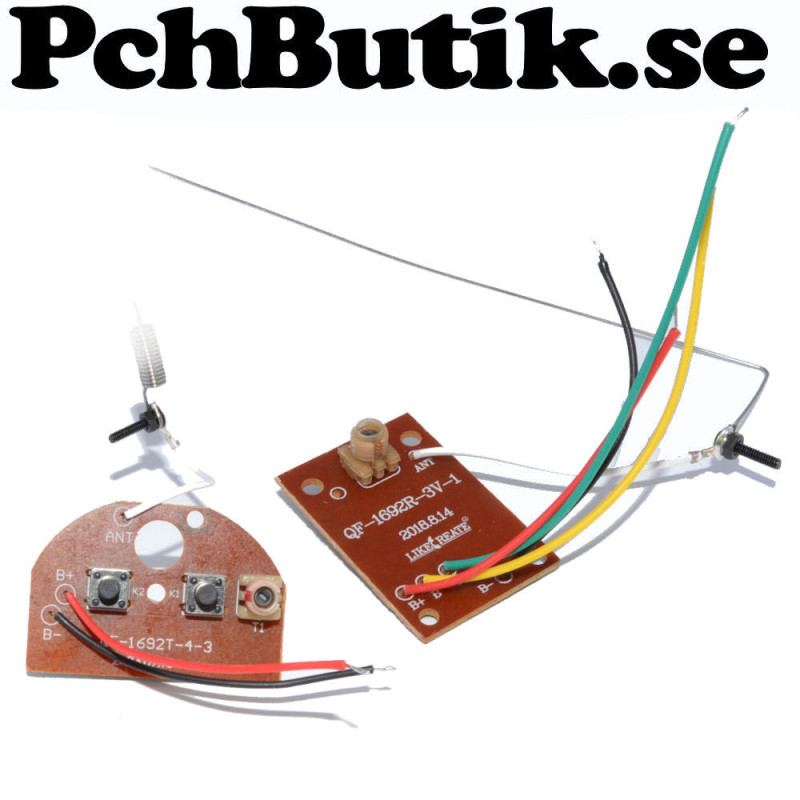

RC sändare och mottagare

Sändaren har två knappar och
mottagaren har två utgångar.

Om båda knapparna trycks samtidigt
så är det bara en som detekteras.
Så kanske ska den kallas 1.5 kanalers.

Signalen ut från mottagaren kan
både höja och sänka.
Men okänt hur mycket ström,
men egna tester visar minst 25 mA.

Signal tabell:
V=Vänster knapp
H=Höger knapp
F=Mottagare (ev. Forward)
B=Mottagare (ev. Back)
VH BF
00 00
01 01
10 10
11 01

Om tryck höger så saknar vänster knapp betydelse

Fakta.
Frekvens: 27MHz
Räckvidd: 3 till 5 Meter

Fakta sändare.
Modell: QF-1692T
Drivspänning: 3 Volt DC
PCB storlek: ca. 40 x 28 mm

Fakta mottagare.
Modell: QF-1692R
Drivspänning: 3 till 4.5 Volt DC
PCB storlek: ca. 37 x 24.5 mm
Max ström utgångar: okänt, men minst 25 mA.

Ingår.
1 st. mottagare
1 st. sändare
2 st. antenner, ca 25 cm
2 st. M2.5 Skruv och mutter

Om produkten.
Vikt: cirka 20 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3342
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-01-13

För dig.
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
