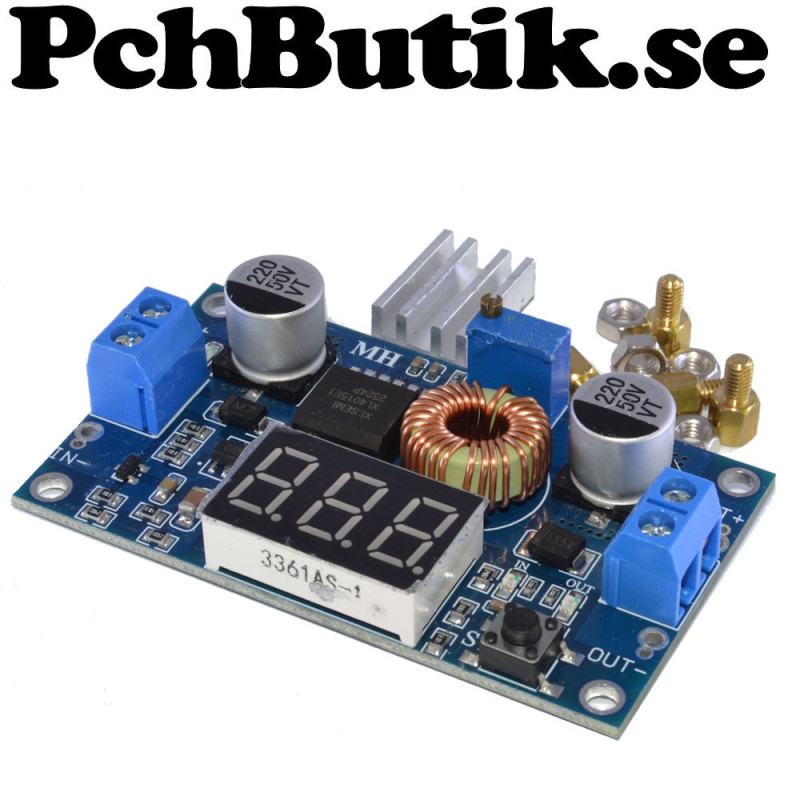

StepDown spänning, regulator. DC-DC 1.25-36V 5A

StepDown spänning regulator med display.
Spänningen justeras med skruven på den blåa potentiometern.
Displayen visar spänning in eller ut, valbart med en knapptryckning.
När displayen visar inspänning lyser en röd lysdiod vid ingång och
en röd vi utgången när displayen visar ut spänning.
En grön lysdiod visar när modulen har ström.
En kylare med klister för montering medföljer. Med denna kylare klarar modulen ca: 4A.
5A är toppvärde, du måste då garantera att IC ej överstiger 125 grader.
4A är vid luftig montering och 20 grader rumstemperatur.
Kablar för ström har anslutning med skruvplint och löd öar.
Denna modul kan endast sänka spänning inte höja.
Inspänning måste vara minst 1.5 Volt mer än utspänning.

Ett kort tryck på knappen växlar att displayen visar spänning på ingång eller utgång.
Ca 3 sekunders tryck växlar displayen av/på.

Det går att kalibrera spännings metern på modulen.
Både inspänning ut utspänning går att kalibrera mot en multimeter.
Ca 5 sekunders tryck växlar mellan kalibrering inspänning, utspänning, normalläge.
1 kort tryck i kalibreringsläge växlar mellan 0 till 0.5 och -0.5 tillbaka till noll.

Fakta.
Fakta.
IC: XL4015
Drivspänning: 4.0-38 Volt
Utspänning: 1.25-35 Volt
Ström: max 5 Ampere
Effekt: max 75 Watt
Storlek: 66 x 38 mm
Höjd: 13 mm
Monterings hål: 60 x 32 mm CC

Ingår.
1 st. modul. och kylare

Om produkten.
Vikt: cirka 35 gram.
