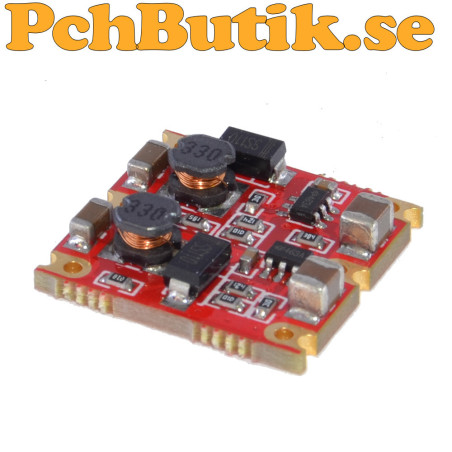

Step down DC-DC plus och minus 5 Volt

Modulen har gemensam GND på in- och ut-sidan.

Egna tester.
Från spänning 7 till 31 Volt
5 negativ, 5 positiv och 10 Volt ut klarar att ge 300mA.
10 Volt uttag är testat från minuspol till pluspol utan GND.
Kunde inte skada modulen med kortslutning eller med överlast.

Modulen kan stängas av med signal EN(enable)
Inget skydd mot polvändning så koppla rätt.

Fakta.
Typ: Dual Step-down
IC: Custom IC
Drivspänning: 7 till 31 Volt
Max ström ut: 300mA
Spänning ut: +- 5 Volt
PCB storlek: ca 19.5 x 18 mm
Hålbild: ingen
Montering: castellering

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 6 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3357
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-12-15

AI genererad text.
En castellated modul är en elektronisk modul (t.ex. en Wi-Fi-, Bluetooth- eller sensormodul) som har halvgenomgående metallplattor längs kanten, kallade castellated pads. Dessa ser ut som små “tinnar” på modulens kant, vilket ger modulära monteringsmöjligheter.

En dual DC-DC-omvandlare med positiv och negativ utgång är en kraftmodul som tar en enda DC-ingång (t.ex. 5 V, 12 V eller 24 V) och genererar två symmetriska utgångar:
+Vout (positiv spänning)
–Vout (negativ spänning)
Detta är ofta nödvändigt för kretsar som kräver dual-rail power, t.ex.:
Op-amp kretsar
Analog signalbehandling
Sensorer och vissa mikrokontrollergränssnitt

För dig.
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
