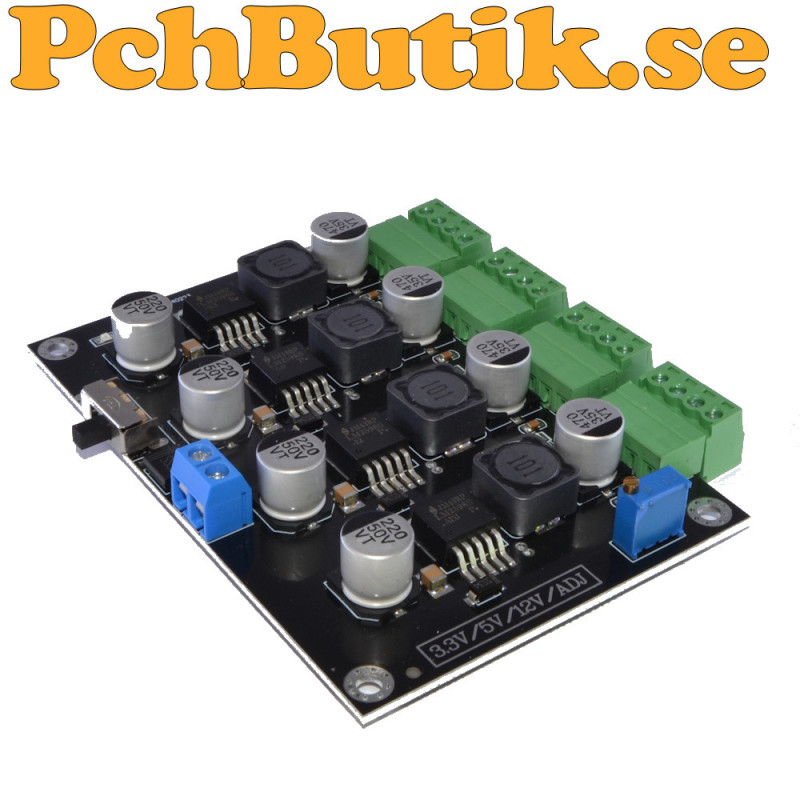

En spänning in 4 olika ut. DC-DC-omvandlare

Med rätt matning klarar en kanal på modulen att ge 3.0 Ampere(lätt).
Modulen har en strömbrytare på ingången som stänger av hela modulen.
En LED på ingången visar att modulen har ström, varje utgång har en LED.

På ingången(input) sitter en diod(SS56) som klara max 5 Ampere.
Denna begränsar modulen något när större strömmar tas ut och låg spänning in.
Ex med 24 Volt in (input).
3.3 Volt ut med en last 3.0 Ampere drar 0.7 Ampere
5.0 Volt ut med en last 3.0 Ampere drar 0.95 Ampere
12.0 Volt ut med en last 3.0 Ampere drar 1.95 Ampere
20.0(ADJ) Volt ut med en last 1.0 Ampere drar 0.95 Ampere
Summa last på 24 Volt blir då 4.55 Amper marginal 0.45 Ampere
Om max last tas ut bör modulen monteras luftigt och/eller extra kylning.
Om högre spänning matas in än 24 Volt blir förutsättningar bättre för modulen.

Varje LM2596 har ett inbyggt överhettning skydd, men är inte kortslutningssäker.
Spänningarna 3.3, 5 och 12 är inbyggt i LM2596 och kan inte justeras externt.

Fakta.
Typ: DC-DC step-down, buck-regulator.
IC: LM2596 (3 med fast spänning en med justering)
Drivspänning: 15 till 32 Volt DC
Max ström in: 5 Ampere (SS56 diod)
Ingångsdiod: SS56, max 5 Ampere, framspänning 0.7 Volt
Max ström ut: 3 Ampere
Spänningar ut: 3.3, 5.0, 12 och ADJ Volt
Spänning ADJ: 2.0 till ca. 2.5 volt under drivspänning.
PCB storlek: ca 100 x 70 mm
Hålbild: ca 91.5 x 61 mm. hål ca. 3.4 mm
Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 78 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3291
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-12-15

AI genererad text.
LM2596 är en populär DC-DC-omvandlare (step-down buck-regulator) som gör det möjligt att omvandla en högre likspänning till en lägre, stabil och reglerad utspänning med hög verkningsgrad. Den finns i flera varianter, bland annat med fasta utspänningar.
LM2596 – Fasta spänningar
LM2596 finns i flera fasta utgångsalternativ:
LM2596-3.3 → Ger fast 3,3 V
LM2596-5.0 → Ger fast 5 V
LM2596-12 → Ger fast 12 V
LM2596-ADJ → Ger justerbar utspänning (ej fast)
