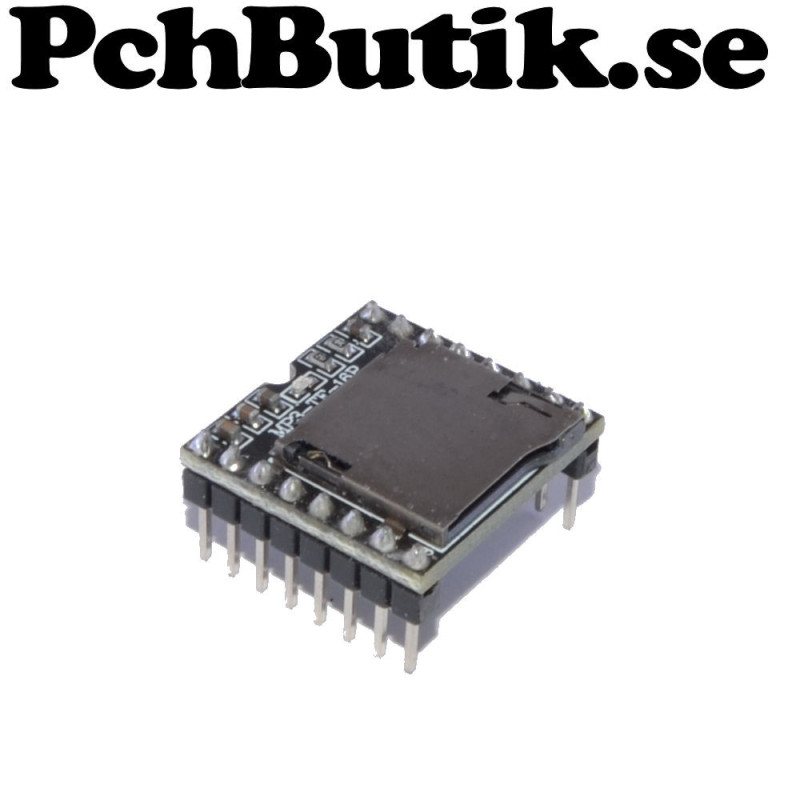

Mp3 spelare Jieli AS21CN

Modulen har slot för SD micro kort och
inbyggd förstärkare, bara att ansluta högtalare.
Modulen har mer avancerade funktioner än vad
som kan beskrivas och får plats här.
Flera funktioner är kompatibla med andra
liknade MP3-spleare.

Egna tester.
Går att styra med bara MCU-TX till MP3-RX.
Alltså bara en I/O om du inte behöver feedback.
Kan vara en fördel att ha ett motstånd i mellan
MCU-TX och MP3-RX på 1 KOhm.

Eller enkelt, bara en knapp för första ljudspår.
Strömbrytare från pinne ADKEY1 till GND
Flera funktioner finns med ett motstånd i serie
med strömbrytare.

Spelar upp ljudspår 001.mp3 i mapp 01
Bibiotek majicdesigns/MD_YX5300 har används vid tester.

Fakta.
Typ: Mp3-spelare
Drivspänning: 3 till 5 Volt DC
IC: Jieli AS21CN
IC: 8002A (DA och förstärkare)
För minneskort: SD micro
UART speed: 9600 BAUD, går att ändra
Utgång högtalare: max 3 Watt (4 Ohm)

Se video.
https://sites.google.com/view/pcharduino/kretskort/verktyg/gravyrbits

Ingår.
1 st. modul.
Minneskort och manual ingår ej.

Om produkten.
Vikt: cirka 8 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3313
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2024-12-16
