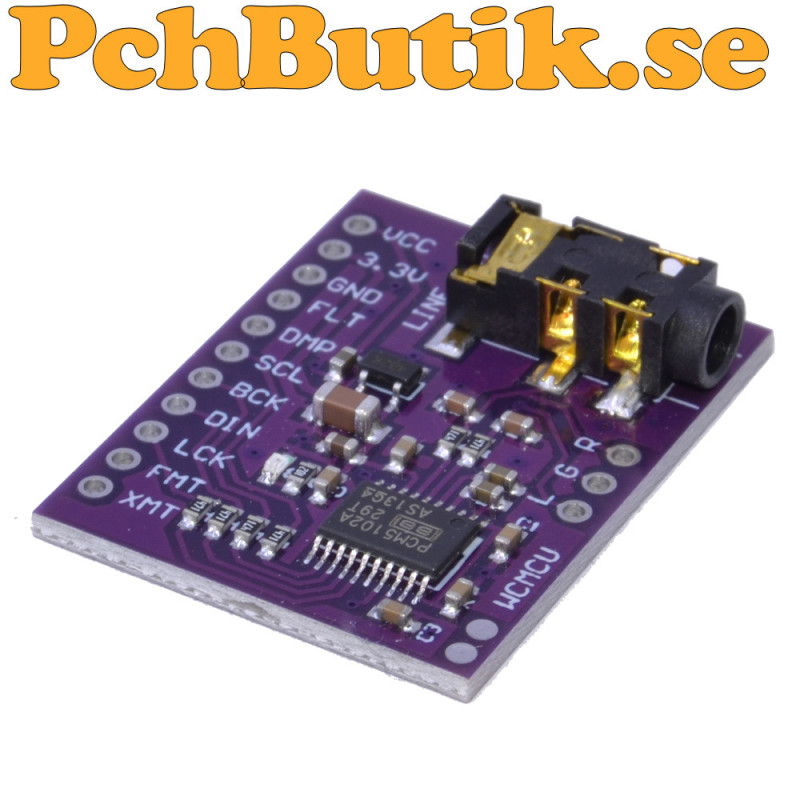

PCM5102A stereoljud DAC med I2S och upp till 32 bitars upplösning

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

PCM5102A ar en hogkvalitativ digital till analog omvandlare DAC for stereoljud fran Texas Instruments. Kretsen omvandlar digitala ljuddata till en analog vanster och hoger ljudsignal som kan anslutas till exempelvis en ljudforstarkare, aktiv hogtalare eller annan ljudutrustning.

PCM5102A ar utvecklad for digital ljudoverforing via I2S och kan ta emot 16, 24 och 32 bitars ljuddata. Samplingsfrekvenser fran 8 kHz upp till 384 kHz stodjs. Den integrerade PLL kretsen gor att en separat Master Clock MCLK normalt inte behovs, vilket mojliggor en enkel anslutning med tre I2S-signaler: BCK, LRCK och DIN.

DAC-kretsen har tva analoga utgangar for vanster och hoger kanal. Den integrerade linjedrivaren ger en nominell utgangsniva pa 2,1 VRMS och kan driva laster ned till 1 kohm. DirectPath-tekniken ger en jordcentrerad analog utsignal och gor att externa DC-blockeringskondensatorer normalt inte behovs pa utgangen.

PCM5102A passar bra i ljudprojekt med exempelvis ESP32, Raspberry Pi och andra mikrokontrollers eller processorer med I2S-stod. Den kan anvandas som lank mellan en digital ljudkalla och ett separat effektsteg, exempelvis en klass D-forstarkare.

Kretsen har aven integrerad muting, stromsparlage, PLL och skyddsfunktioner for att minska risken for klick och sprak vid start och stopp. Den ar darfor lamplig for konstruktioner dar god ljudkvalitet och enkel digital ljudanslutning ar viktiga.

Observera att PCM5102A ar en DAC och linjedrivare, inte en effektforstarkare. Den kan darfor inte driva en vanlig passiv hogtalare direkt. Den analoga utgangen ansluts normalt till en separat ljudforstarkare.

Fakta.
Produktnamn: PCM5102A
Typ: Stereo digital till analog omvandlare DAC
Tillverkare: Texas Instruments
Antal kanaler: 2
Ljudformat: PCM
Digitalt gränssnitt: I2S
I2S-signaler: DIN, BCK och LRCK
Separat MCLK: Behövs normalt inte
Upplösning: 16, 24 och 32 bitar
Maximal samplingsfrekvens: 384 kHz
Minimal samplingsfrekvens: 8 kHz
Analog utgång: Stereo, vänster och höger
Utgångsnivå: 2,1 VRMS
Utgångstyp: Jordcentrerad linjenivå
Minsta rekommenderade last: 1 kohm
DAC SNR: 112 dB typiskt
THD plus N: -93 dB
DAC-arkitektur: Delta Sigma med linjedrivare
Analog matningsspänning: 3,3 V
Digital matningsspänning: 1,8 V eller 3,3 V
Digitala ingångar: 1,8 V eller 3,3 V
PLL: Integrerad
DC-blockeringskondensatorer: Behövs normalt inte pa analog utgang
Utgångar: LOUT och ROUT
Användning: Digital ljudomvandling till analog stereoljudsignal
Typiska användningsområden: ESP32, Raspberry Pi, mediaspelare, ljudkort och ljudforstarkare
Arbetstemperatur: -25 till +85 grader C

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
