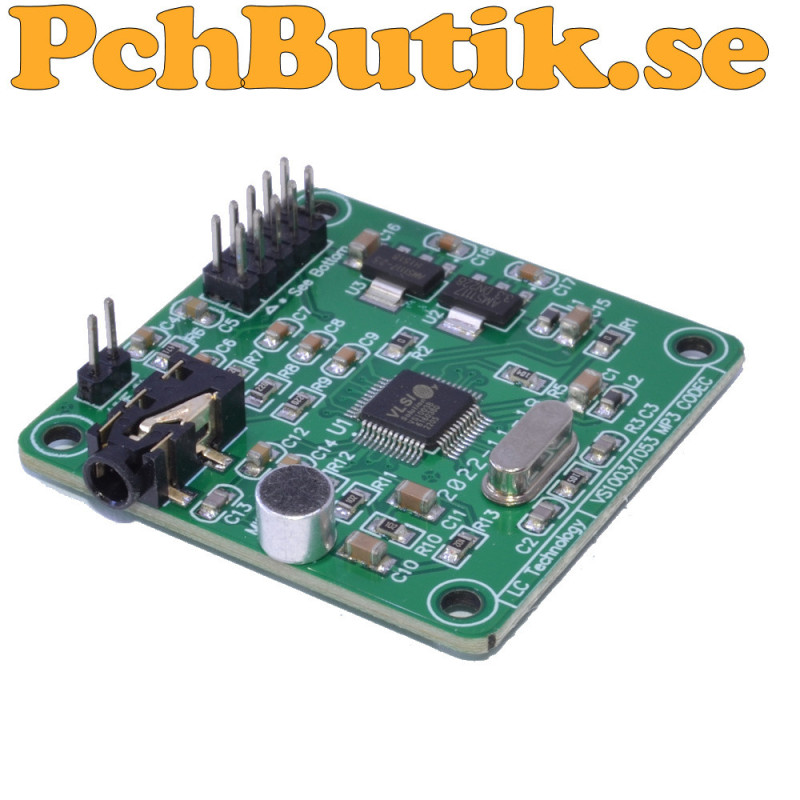

VS1003B MP3 och ljudavkodningsmodul med SPI och inspelning

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

VS1003B MP3 Decoding Module är en ljudmodul baserad på VS1003B för hårdvarubaserad avkodning och uppspelning av digitalt ljud. Modulen stöder MP3, MP3+V, WMA, WAV, MIDI och SP-MIDI och kan ta emot MP3 och WAV dataströmmar från exempelvis en mikrokontroller.

Kommunikation med modulen sker via SPI med separata anslutningar för styrning och överföring av ljuddata. Detta gör att en mikrokontroller kan läsa en ljudfil från exempelvis ett SD-kort eller minne och skicka filens data till VS1003B, som sköter avkodningen och omvandlingen till analogt ljud.

Modulen har inbyggd stereo DAC och hörlursdrivare samt anslutning för analog ljudutgång. Den har även mikrofoningång och line in ingång. Mikrofoningången kan användas för inspelning där VS1003B kan koda ljudet i IMA ADPCM mono. Inspelad data kan läsas av en ansluten mikrokontroller och sparas som en fil.

Kortet har AMS1117 spänningsreglering för 3.3 V och 2.5 V samt filtrering av matningsspänningen. Modulen matas med 5 VDC och har separat matning internt för analoga, digitala och IO delar. En 12.288 MHz kristalloscillator används tillsammans med kretsens interna klockmultiplikator.

Anslutningarna omfattar bland annat MISO, MOSI och SCK för SPI samt DREQ för signalering när kretsen är redo för data. XCS används för styrgränssnittet, XDCS för ljuddata och XRST för återställning.

Fakta.
Modell: VS1003B MP3 Decoding Module
IC: VS1003B
Funktion: Ljudavkodning och ljudinspelning
Matningsspänning: 5 VDC
Strömförsörjning: Enkel 5 VDC matning
Spänningsreglering: AMS1117
Interna spänningar: 3.3 V och 2.5 V
Strömkapacitet regulator: Max 800 mA
Kommunikationsgränssnitt: SPI
SPI signaler: MISO MOSI SCK
DREQ: Data Request signal
XCS: Chip Select för styrgränssnitt
XDCS: Chip Select för ljuddata
XRST: Reset signal
Avkodningsformat: MP3 MP3+V WMA WAV MIDI SP-MIDI
Streaming: MP3 och WAV
DAC: Inbyggd stereo DAC
ADC: Inbyggd justerbar 16 bit ADC
Hörlursdrivare: Inbyggd stereo
Rekommenderad hörlursimpedans: 30 ohm
Ljudutgång: Stereo analog
Mikrofoningång: Ja
Inspelning: Ja
Inspelningsformat: IMA ADPCM mono
Line in: Ja
Klockfrekvens: 12.288 MHz
Klockmultiplikator: Inbyggd PLL
Strömindikering: Ja
Matningsfiltrering: Kondensatorfiltrering

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 13 gram.
