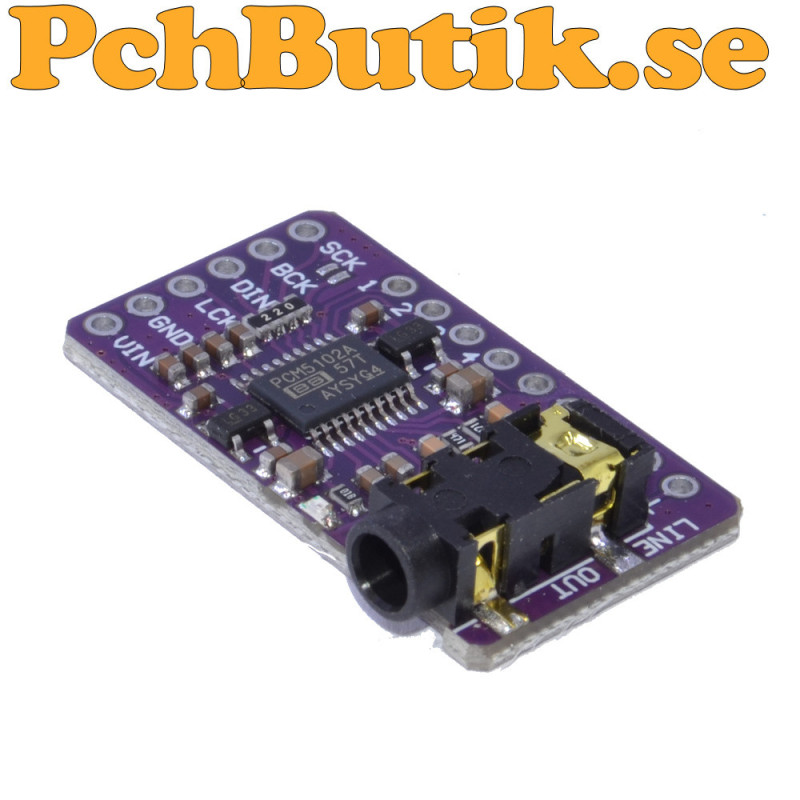

PCM5102 Stereo DAC-modul med I2S och PCM5102A för digitalt stereoljud

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

PCM5102 Stereo DAC Module är en digital till analog omvandlare för stereoljud, baserad på Texas Instruments PCM5102A DAC. Modulen tar emot digitalt stereoljud via I2S och omvandlar signalen till en analog vänster- och högerkanal som kan anslutas till en förstärkare, aktiva högtalare eller annan ljudutrustning med analog linjeingång.

Modulen är lämplig tillsammans med Raspberry Pi, ESP32 och andra utvecklingskort som har stöd för I2S. I2S överför ljuddata digitalt och använder normalt signalerna BCK, LRCK och DIN. PCM5102A har en inbyggd PLL, vilket gör att separat systemklocka SCK normalt inte behöver användas i en vanlig tretråds I2S-anslutning.

PCM5102A är konstruerad för hög ljudkvalitet och stöder PCM-ljud med upp till 32 bitars upplösning och samplingsfrekvenser upp till 384 kHz. DAC-kretsen har två analoga utgångar för stereo och är avsedd för linjenivå, inte för att driva högtalare direkt.

PCM5102A har inget I2C-registerinterface. Inställningar som ljudformat, digitalt filter, de-emphasis och mute styrs med separata hårdvarupinnar. FMT används för att välja I2S eller Left-Justified, FLT för filterinställning, DEMP för de-emphasis och XSMT för mute.

Modulen är därför ett enkelt sätt att ge en Raspberry Pi, ESP32 eller annat I2S-kompatibelt system en högkvalitativ analog stereoutgång.

Fakta.
DAC-krets : PCM5102A
Modell : PCM5102
Typ : I2S DAC
Ljudkanaler : 2
Ljudformat : Stereo
Digitalt gränssnitt : I2S
Digital ljudupplösning : 16, 24 och 32 bit
Maximal samplingsfrekvens : 384 kHz
Analog utgång : Vänster och höger kanal
Analog utgångsnivå : Cirka 2,1 V RMS
Signalbrusförhållande : Upp till 112 dB
THD plus N : Cirka -93 dB typiskt
Modulens matningsspänning : 5 V
PCM5102A matningsnivå : Interna delsystem använder lägre spänningsnivåer
I2S datasignal : DIN
I2S bitklocka : BCK
I2S ordklocka : LRCK
Systemklocka : SCK, normalt inte nödvändig tack vare inbyggd PLL
I2S-format : I2S och Left-Justified
Filterinställning : FLT
De-emphasis : DEMP
Mute : XSMT
I2C : Nej
I2C-register : Nej
Volymregister : Nej
Användning : Raspberry Pi, ESP32 och andra I2S-system
Utgång : Analog stereo på linjenivå

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 11 gram.
