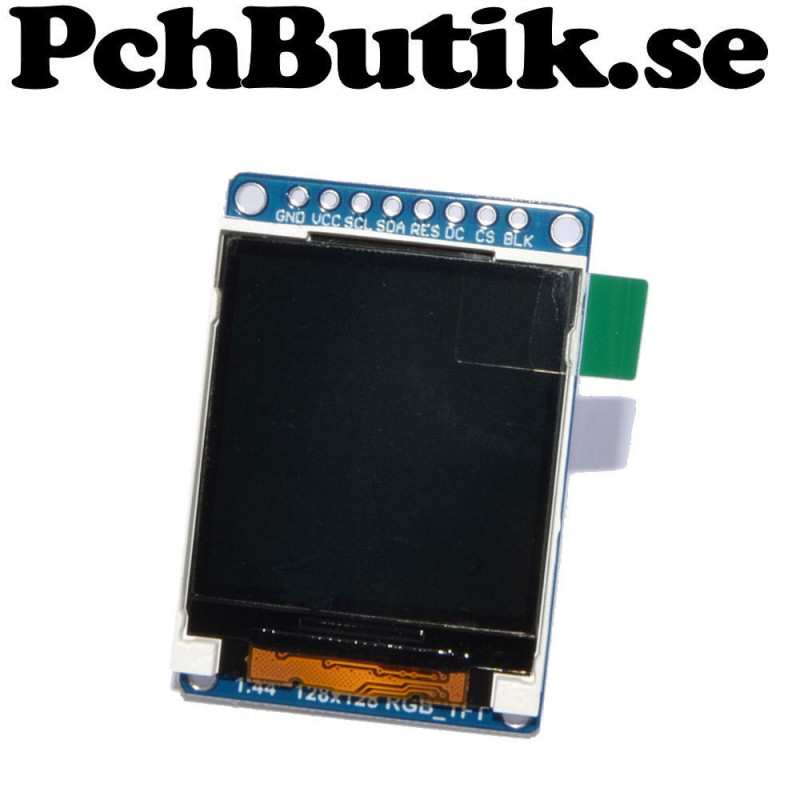

1.44 tum, fullfärgs skärm 128x128 pixel

Fullfärgs skärm, bakgrunds belyst LCD skärm med TFT styrning.
Denna modul har ett SPI interface gränssnitt som normalt har 3.3 Volt signal logik.
För att koppla denna modul till ett annat spännings system kan det behövas
nivåadapter till 3,3 Volt, eller spänningsdelare eller liknande skydd.

Egna tester:
Har testat denna med biblioteket, Se resultat i bilder.
moononournation/GFX Library for Arduino@^1.4.7
Arduino_GFX *gfx_3272 = new Arduino_ST7735(bus, 9, 3, false,128, 128, 2, 3, 2, 1, true); //art. 3272
Liten del av 2 monteringshål täcks av den vita plastramen, trist.

Fakta.
Typ: LCD med TFT
Drivare: ST7735
Drivspänning: 3.3 Volt DC
Interface: SPI (3.3 Volt DC)
Pinnar: GND, VCC, SCL, SDA, RST, DC, CS, BLK
Färg: 16 bitar
Färg ordning: BGR
Pixlar: 128 x 128
Upplösning: 126 DPI(PPI)
Mått: se ritning.

Se experiment.
https://sites.google.com/view/pcharduino/display/lcd/st7735

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 13 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3272
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2024-08-19
