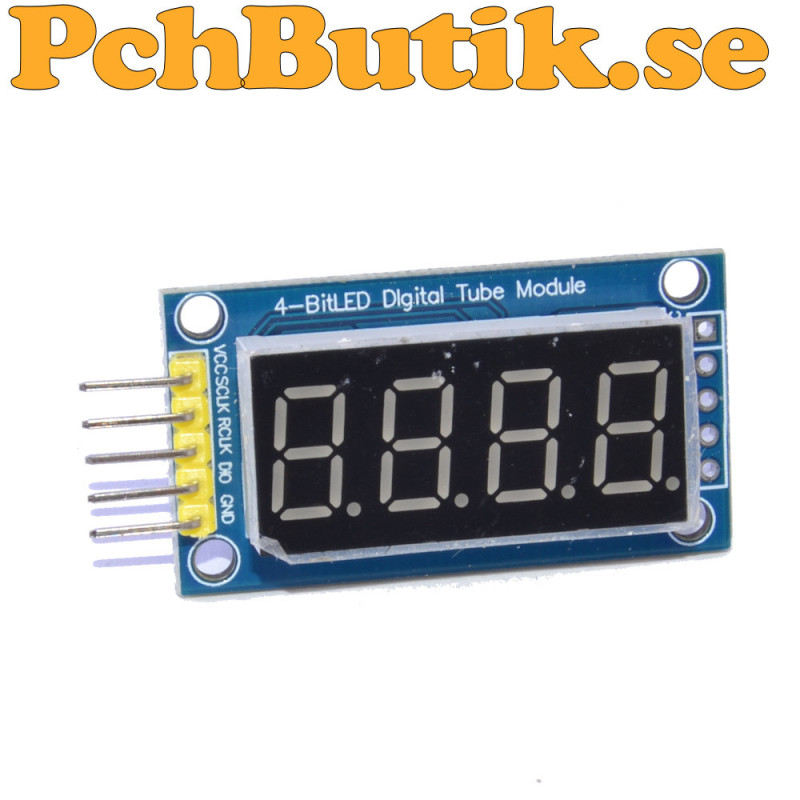

74HC595 4 digit 0.4 inch red 7 segment display with daisy chain

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Detta 4-siffriga digitala displaymodul använder 0,4 tums röda 7-segmentsdisplayer och 74HC595 skiftregister för styrning. Modulen är lämplig för Arduino, ESP och andra mikrokontrollers där flera siffror ska visas med få styrsignaler.

Displayen använder multiplexad matrisstyrning där de fyra siffrorna aktiveras en i taget. Segmentlinjerna delas mellan siffrorna och styrs via 74HC595. Genom snabb växling mellan siffrorna uppfattas alla fyra siffror som lysande samtidigt.

Modulen har anslutningar för daisy chain, vilket gör det möjligt att seriekoppla flera moduler. DATA kan skickas från en modul till nästa medan CLOCK och LATCH kan delas mellan modulerna. Flera moduler kan därför styras från endast några få digitala utgångar på en Arduino.

Daisy chain funktionen är särskilt användbar när längre numeriska displayer behövs. Exempelvis kan flera 4-siffriga moduler seriekopplas för att skapa en display med många siffror utan att motsvarande antal mikrokontrollerpinnar behövs.

Modulen kan användas för exempelvis räknare, mätinstrument, temperaturvisning, tidsvisning, frekvensmätare, kontrollpaneler och andra elektroniska projekt där tydlig numerisk information behöver visas.

Fakta.
Modell: 74HC595 0.4 Inch 4Bit Digital Tube Display Module
Displaytyp: 4-siffrig 7-segmentsdisplay
Displaystorlek: 0,4 tum
Displayfärg: Röd
Styrkrets: 74HC595 skiftregister
Styrning: Multiplexad matrisstyrning
Daisy chain: Ja
Matningsspänning: 3,3 V till 5 V
Modulstorlek: 42 x 24 x 12 mm
Antal siffror per modul: 4
Segment: A till G samt decimalpunkt
Användning: Arduino, ESP och andra mikrokontrollers
Anslutning: Seriell styrning med DATA, CLOCK och LATCH
Seriekoppling: Flera moduler kan anslutas i kedja

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 13 gram.
