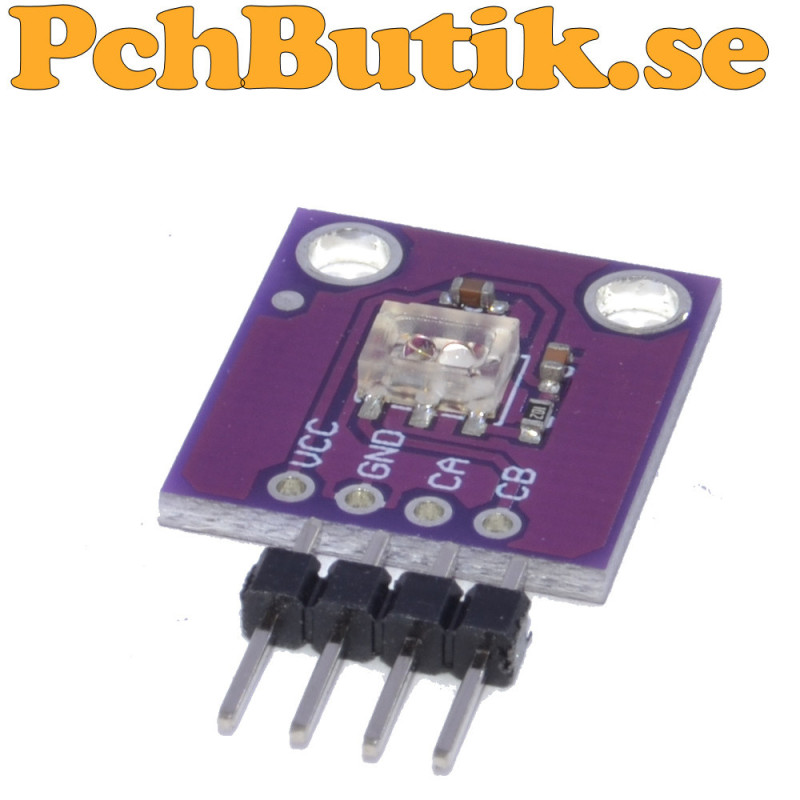

MCU-83 AEDR-8300 optisk tvåkanals inkrementell encoder för rörelse- och riktningsdetektering

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

MCU-83 med AEDR-8300 är en kompakt optisk inkrementell encoder som använder reflekterande teknik för att mäta rotation eller linjär rörelse med hög precision. Modulen har två kvadraturutgångar, kanal A och B, vilket gör det möjligt att bestämma både rörelseriktning och hastighet. Den TTL-kompatibla utgången gör den enkel att ansluta till mikrokontrollers som Arduino, STM32, ESP32 och andra styrsystem. Sensorn är avsedd att användas tillsammans med en reflekterande kodskiva eller kodremsa och passar i applikationer som robotik, motorstyrning, CNC-maskiner, automationsutrustning, positionsmätning och andra projekt där noggrann rörelseavkänning krävs. Den kompakta ytmonterade konstruktionen ger enkel integrering även där utrymmet är begränsat.

Fakta.
Produkttyp: Optisk inkrementell encoder
Modell: MCU-83
Sensor: AEDR-8300
Teknik: Reflekterande optisk avkänning
Utgångar: Kanal A och Kanal B (kvadratur)
Utgångstyp: TTL-kompatibel
Matningsspänning: 5 V DC
Montering: Ytmonterad (SMD)
Mått: 18,5 × 16,4 × 3,45 mm
Drifttemperatur: -20 grader C till +80 grader C
Radiell feljustering: ±0,38 mm
Tangentiell feljustering: ±0,38 mm
Vinkelfeljustering: ±1,5°
Tillåten lutning på kodskiva eller kodremsa: 1°
Kapsel: Klar
Upplösning: 75 linjer/tum
Upplösning: 2,95 linjer/mm
Användningsområden: Robotik, motorstyrning, positionsmätning, CNC, automation och rörelseavkänning

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
