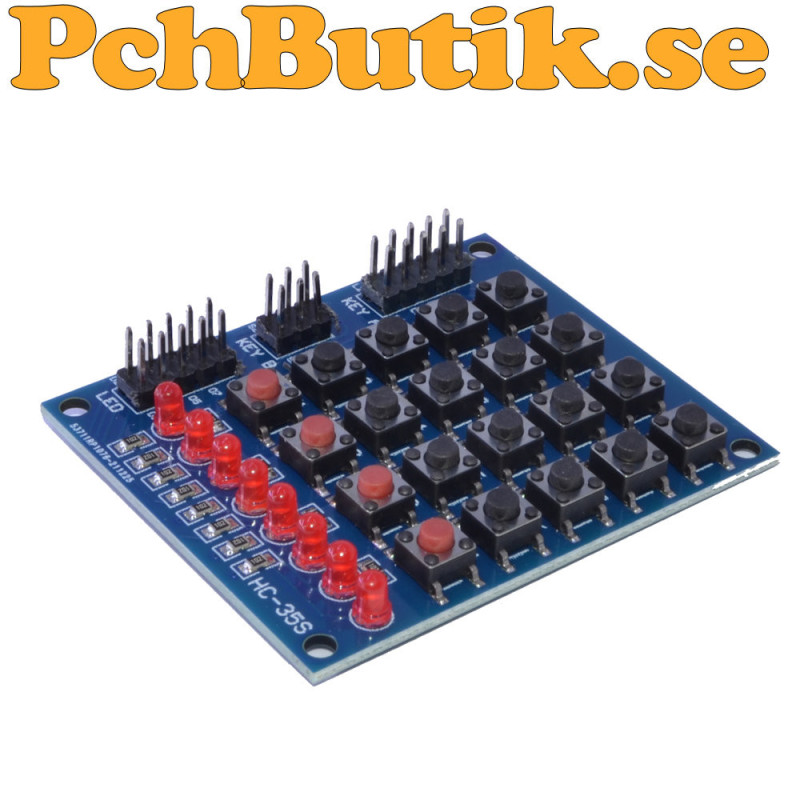

4x4 matris tangentbord med 16 knappar 4 extra knappar och 8 lysdioder

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

4x4 Matrix Keyboard är en kompakt inmatningsmodul med 16 tryckknappar arrangerade i en 4x4 matris. Modulen har dessutom fyra extra röda tryckknappar med separata signalanslutningar samt åtta lysdioder för indikering.

De 16 huvudknapparna är organiserade i fyra rader och fyra kolumner. Genom matrisanslutningen kan de 16 knapparna avläsas med åtta anslutningar till en mikrokontroller. Detta gör modulen lämplig för Arduino, mikrokontrollers och andra elektroniska utvecklingsprojekt.

De fyra extra röda knapparna har varsin separat signalanslutning märkt S1, S2, S3 och S4. Knapparna har en gemensam GND anslutning. Med ett 10K pullup motstånd kan varje signal anslutas till en digital ingång. När en knapp trycks ned ansluts respektive signal till GND och ingången blir låg.

Modulen har även åtta lysdioder med 1K motstånd. Lysdioderna kan användas som visuella indikatorer i ett elektroniskt projekt, exempelvis för att visa status eller signalaktivitet.

Kombinationen av matrisbaserade knappar, separata tryckknappar och lysdioder gör modulen användbar för att bygga enkla styrpaneler, menysystem, kodlås, inmatningsenheter och experiment med mikrokontrollers.

Modulen kan användas med både 3.3 V och 5 V logik och passar därför bra tillsammans med vanliga utvecklingskort.

Fakta.
Tangentbordstyp: 4x4 matris
Antal matrisknappar: 16
Antal extra knappar: 4
Totalt antal knappar: 20
Extra knappar: Röda tryckknappar
Extra knappanslutningar: S1, S2, S3 och S4
Gemensam anslutning för extra knappar: GND
Pullup motstånd för extra knappar: 10K
Signal vid nedtryckt extra knapp: GND
Antal lysdioder: 8
Motstånd till lysdioder: 1K
Antal rader: 4
Antal kolumner: 4
Matrisanslutningar: 8
Driftspänning: 3.3 V eller 5 V
Tangentbordets storlek: 5 x 6 cm
Anslutning: Rad och kolumnmatris
Kompatibilitet: Arduino och mikrokontrollers
Användning: Manuell inmatning
Användning: Menysystem
Användning: Kodlås och lösenordslås
Användning: Styrpaneler
Användning: Statusindikering
Användning: Elektronikprojekt

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 25 gram.
