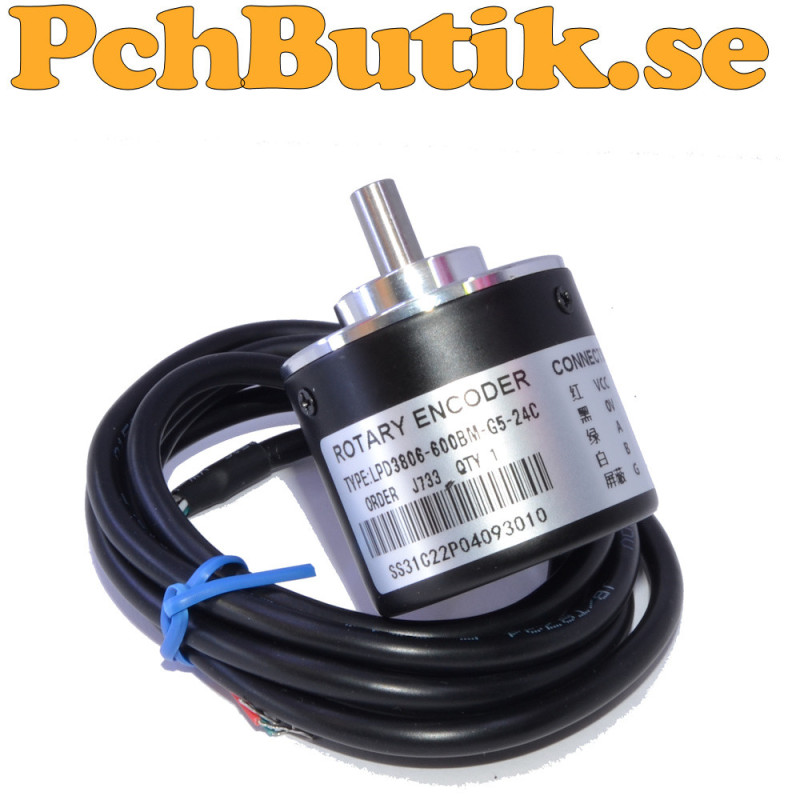

Inkrementell optisk roterande encoder LPD3806 600 PPR 5 till 24 V

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

LPD3806 är en inkrementell optisk roterande encoder avsedd för mätning av position, rotationsriktning och varvtal i industriella och elektroniska applikationer. Encodern genererar två fasförskjutna pulssignaler, A och B, vilket gör det möjligt att bestämma både rörelsens riktning och hastighet. Med en upplösning på 600 pulser per varv kan upp till 2400 räknesteg per varv erhållas vid fyrdubbel avkodning. Den robusta konstruktionen gör den lämplig för användning i CNC-maskiner, robotik, automationssystem, servomotorer, stegmotorer och andra positioneringssystem. Encodern har NPN open collector-utgångar och kan matas med 5 till 24 V DC. Den är enkel att ansluta till mikrokontrollers, PLC och andra styrsystem. Observera att A- och B-utgångarna inte får anslutas direkt till VCC eftersom detta kan skada utgångstransistorerna.

Fakta.
Modell: LPD3806-600BM-G5-24C
Typ: Inkrementell optisk roterande encoder
Upplosning: 600 pulser per varv
Max upplosning med fyrdubbel avkodning: 2400 steg per varv
Utgangssignaler: A och B kvadratursignaler
Utgangstyp: NPN open collector
Matningsspanning: 5 till 24 V DC
Max mekanisk hastighet: 5000 varv per minut
Svarsfrekvens: 0 till 20 kHz
Axeldiameter: 6 mm
Axellangd: 13 mm
Kapslingsstorlek: 38 x 35.5 mm
Kabellangd: 1.5 meter
Anslutning gron ledning: Fas A
Anslutning vit ledning: Fas B
Anslutning rod ledning: VCC plus
Anslutning svart ledning: GND
Anslutning skarm: Kabelskarm
Anvandningsomraden: CNC, robotik, servomotorer, stegmotorer, automationssystem, positioneringssystem
Tillverkare: OEM, ofta sald under modellnamnet LPD3806

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 115 gram.
