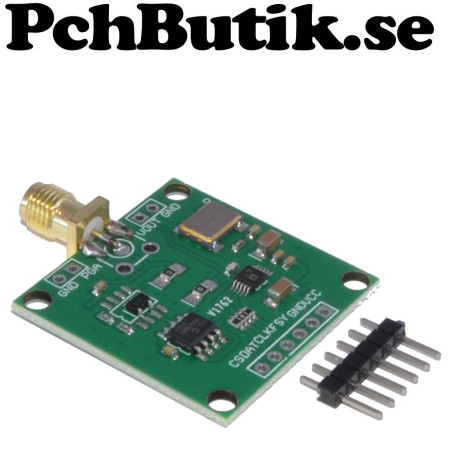

AD9833 DDS Signal Generator och SPI potentiometer

AD9833 som funktions generator med SPI styrning.
MC41010 är en SPI styrd digital potentiometer.
AD8051 är en OP förstärkare som förstärker signalen med 5 ggr.

AD9833 från ca, 0 till 600 mV med sin och triangel.
Den digitala potentiometern styr förstärkningen av AD9833 signal ut.
Så ut signalen går från ca. GND(noll Volt) till ca. VCC (5 Volt).
Signalen går inte hela vägen från 0 till 5 Volt.
Alltså AD9833->digitalpotentiometer->OP->PGA(Programmable Gain Control).
Allt detta i en modul med 2 enheter på en SPI-bus.
Sin och tri har en upplösning med full skala 0 till 255 gain.
Medans fyrkant har en upplösning 0 till 40 gain för ca. 0 till 5 Volt

Utrustning för lödning kan behövas för att använda denna.

Vi har en liknande modell. Men denna har SMA kontakten lödd.
Kvar att löda är stiftlisten.

Fakta.
IC: AD9833, MCP41010 och AD8051
SPI spänning: samma som VCC
Pinnar sig ut: PGA, OUT och 2xGND
Pinnar in: VCC, GND, SY, CLK, DAT och CS
Signal kontakt: SMA
Fakta IC AD9833
Märkning: D68

Se experiment.
AD9833 Function Generator
https://kopplat.pchbutik.se/pcb/sign/index.php
Det finns flera projekt på nätat.

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3473
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-08-18

AI genererad text.
