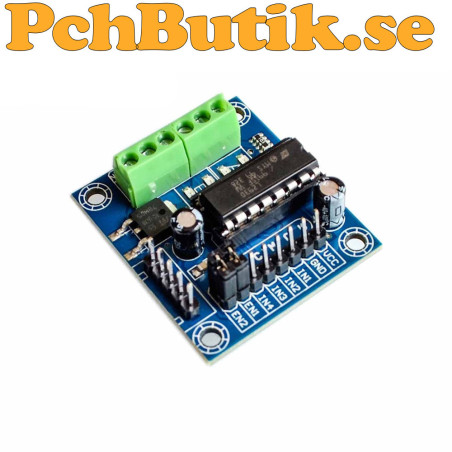

Mini L293D Motor drivare 7 till 24 Volt

Modulen har en regulator som ger 5 Volt ut.
Så ingångarna IN1-IN4, EN1 och EN2 kan styras med ett
5 Volts system. LED visar när modulen har ström.
Utgångarna använder den ström som matas in,
alltså upp till 24 Volt.
Utgångarna finns både som skruvplint och stiftlist.
Varje utgång har LED.
Utgångarna kan ge 600mA ut men kan också sänka
600mA (totempåle), så den kan också användas som en
H-brygga och driva motorer i båda riktningar.

Exempel från egna tester utan extra kylare.
24 Volt in, 22 till 23 Volt ut, max uttag 0.6 Ampere.
10 Volt in, 8 till 9 Volt ut, max uttag 0.6 Ampere.
7 Volt in, 5 till 6 Volt ut, max uttag 0.6 Ampere.
Spänning beror på spännings fall i kretsen.

Fakta.
Regulator IC: L78M05 (ST 500mA)
IC drivare: L293D (ST)
Typ: Drivare
Drivspänning: 7 till 24 Volt DC
Max ström ut: 0.6 Ampere
Utgångar: A-, A+, B- och B+ (och 4 samma men omärkta)
Utgång ström: 5 Volt DC
Ingångar: IN1-IN4, EN1 och EN2
PCB storlek: ca. 39 x 35 mm
Hålbild: ca 33,6 x 29.6 mm, diameter 3 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 15 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1909
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-09-08 Produktens info uppdaterad.


AI genererad text.
L293D är en klassisk krets som används för att styra DC-motorer och stegmotorer. Det är en så kallad H-brygga-drivrutin i chipform.
En totempåle-krets (eng. totem-pole output stage) är en klassisk elektroniklösning där två transistorer kopplas ovanpå varandra – en mot matningsspänningen (Vcc) och en mot jord (GND). Den används för att kunna driva en last både högt och lågt med låg resistans och snabba växlingar.
