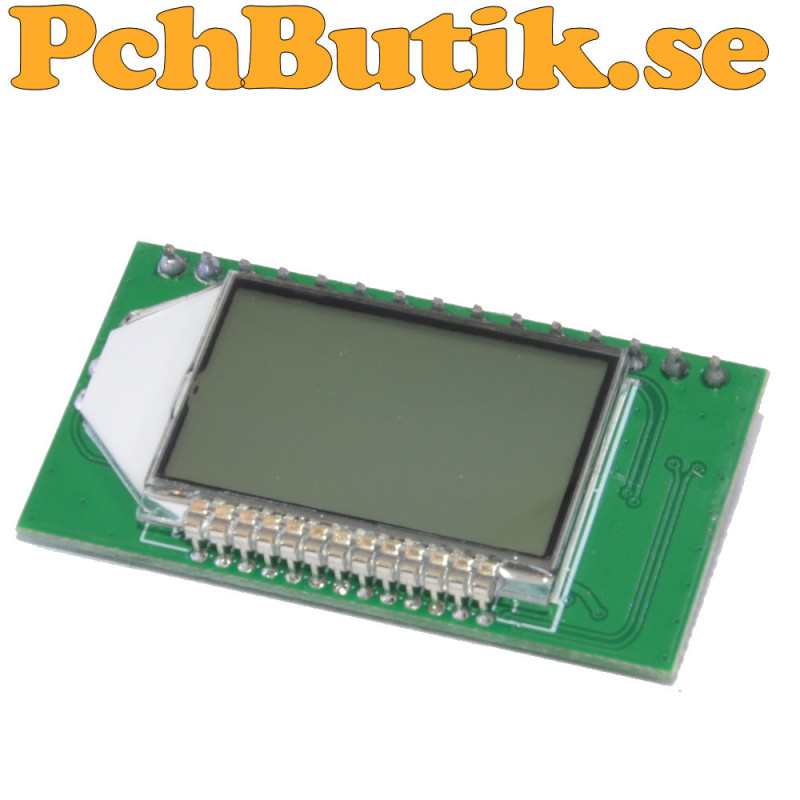

Digital FM stereosändarmodul med LCD-display och UART-styrning

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Denna digitala FM stereosändarmodul är en komplett lösning för trådlös överföring av stereoljud över FM-bandet. Modulen kombinerar digital signalbehandling (DSP) med PLL-baserad frekvenssyntes för att ge stabil frekvens, god ljudkvalitet och tillförlitlig drift. Den inbyggda LCD-displayen visar aktuell sändningsfrekvens och andra inställningar, vilket gör modulen enkel att använda både manuellt och via extern styrning.

Huvudkretsen är JieLi AC21CMD90D-90 som integrerar DSP, FM-modulering, LCD-styrning, knappläsning, UART-kommunikation och hantering av EEPROM. Modulen har stereoljudingång för vänster och höger kanal samt stöd för automatisk växling mellan flera ljudingångar. Inställningar som frekvens och volym sparas automatiskt i EEPROM och återställs efter strömavbrott.

Sändningsfrekvensen kan justeras med knapparna på modulen eller via seriell TTL-UART. Det gör modulen lämplig för styrning från exempelvis Arduino, ESP32, Raspberry Pi eller annan mikrokontroller. UART-gränssnittet gör det enkelt att integrera modulen i egna projekt och automatiserade system.

Modulen drivs med 3.0 till 5.0 V likspänning och har en uteffekt på cirka 50 mW. Med en rekommenderad 75 cm antenn kan räckvidden under gynnsamma förhållanden uppgå till omkring 100 meter i fri sikt. En högprecisionskristall ger stabil frekvens över tid.

FM-sändarmodulen passar för experiment, laboratorier, utbildning, ljuddistribution, campusradio, utvecklingsprojekt och andra applikationer där en kompakt digital FM-sändare behövs.

Anslutningar
Kortet är märkt LCD-FM-TX_V2.0 och pinnarna är silkscreen-märkta:
ANT FM-antenn
G Jord
+5V Matning
RX UART RX
TX UART TX
ON Enable/Power
OP Troligen status eller mute
P- Knapp
P+ Knapp
F- Frekvens -
F+ Frekvens +
U- Volym -
U+ Volym +
R Höger ljud
G Audio GND
L Vänster ljud

Fakta.
Produkttyp: Digital FM stereosändarmodul
Huvudkrets: JieLi AC21CMD90D-90
Display: LCD
Signalbehandling: Digital DSP
Frekvenssyntes: PLL
Modulering: Standard FM
Sändningsfrekvens: 87.0-108.0 MHz
Campusläge: 76.0-108.0 MHz
Frekvenssteg: 0.1 MHz kort knapptryckning
Frekvenssteg långt tryck: 1.0 MHz
Utgångseffekt: Cirka 50 mW
Ljudfrekvens: 50 Hz-18 kHz
Signal/brusförhållande: >=30 dB
Matningsspänning: DC 3.0-5.0 V
Driftström: Cirka 35 mA
Ljudingång: Stereo vänster och höger
Kommunikation: TTL UART
Styrning: UART och knappar
Minnesfunktion: Sparar frekvens och volym automatiskt
EEPROM: 24C02
Kristall: 12.000 MHz
Automatisk ljudväxling: Ja
Antenn: Rekommenderad 75 cm antenn
Räckvidd: Upp till cirka 100 meter i fri sikt
Användningsområden: FM-sändning, ljuddistribution, utbildning, laboratorier, utvecklingsprojekt och experiment

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 11 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3612
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-08-03 sommar2026

AI genererad text.
I Sverige omfattas användning av FM-sändare av regler för radiosändare. Denna modul är avsedd för utveckling, utbildning, laboratoriebruk och experiment. Användning på FM-rundradiobandet kan kräva tillstånd från Post- och telestyrelsen beroende på hur och var den används. Användaren ansvarar själv för att följa gällande lagar och föreskrifter innan modulen tas i drift.
