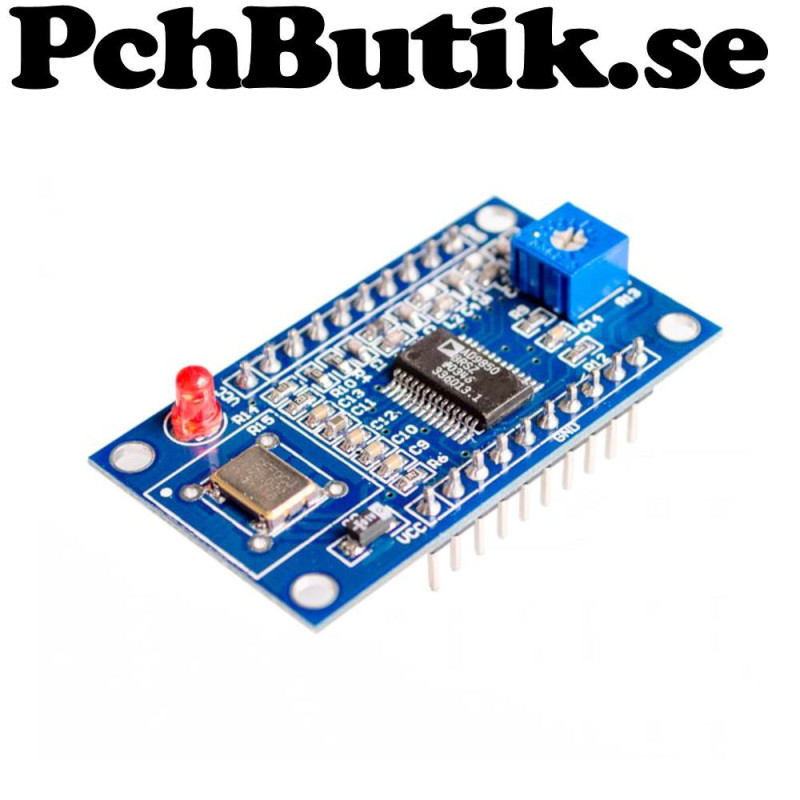

AD9850 DDS signalgenerator modul 0 till 40 MHz

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

AD9850 modulen är en DDS signalgenerator som kan skapa stabila sinus och fyrkantsvågor upp till 40 MHz. Den används i testutrustning laboratorieprojekt och utveckling där noggrann frekvenskontroll krävs. Modulen har både seriellt och parallellt gränssnitt samt inbyggt lågpassfilter som förbättrar signalens kvalitet. Justerbar referensnivå och duty cycle gör den flexibel för olika tillämpningar.

Fakta.
Krets: AD9850 DDS
Frekvensområde sinus: 0 till 40 MHz
Frekvensområde fyrkant: 0 till 1 MHz
Vågformer: Sinus och fyrkant
Referenskristall: 125 MHz
Filter: Lågpass 70 MHz
Gränssnitt: Seriellt eller parallellt valbart
Justering duty cycle: Via potentiometer
Utgångsjustering: Referenspin tillgänglig
Storlek: 4.5 x 2.6 cm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0119
Antal kvar på lager, hittas under fliken Produktdetaljer.


AI genererad text.
Seriellt interface
Typ: seriell bitström
Liknar: SPI-liknande protokoll
Signaler:
DATA
W_CLK
FQ_UD
RESET
Fördel: Kräver få pinnar från mikrokontroller

Parallellt interface
Typ: 8-bit parallell databuss
Signaler:
D0 till D7 databitar
W_CLK
FQ_UD
RESET
Fördel: Snabbare uppdatering av frekvens
Nackdel: Kräver många IO-pinnar
