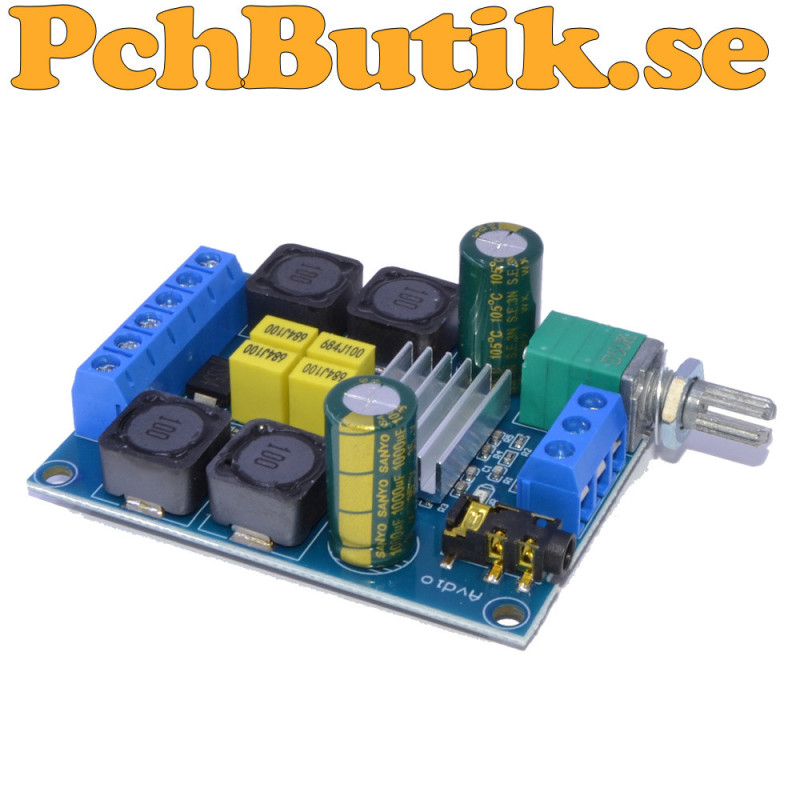

TPA3116D2 Digital Power Amplifier Board XY-502 2 x 50 W stereoförstärkare

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

TPA3116D2 Digital Power Amplifier Board XY-502 är ett kompakt stereoförstärkarkort baserat på TPA3116D2. Kortet använder klass D-teknik, vilket ger hög verkningsgrad, låg värmeutveckling och mycket god ljudkvalitet. Trots att produkten ofta marknadsförs som en digital förstärkare är ljudsignalen analog genom hela signalvägen. Klass D-tekniken använder snabb PWM-switchning för att förstärka ljudsignalen med små effektförluster.

Kortet passar utmärkt för DIY-projekt, aktiva högtalare, Bluetooth-högtalare, datorhögtalare, TV-ljud, bilstereo och andra ljudapplikationer där hög uteffekt och låg strömförbrukning är viktigt.

Den inbyggda volymkontrollen gör det enkelt att justera ljudnivån direkt på kortet. Ljudingång finns både via ett 3,5 mm stereojack och en 3-polig skruvplint. Dessa ingångar är parallellkopplade och är avsedda för samma line in-signal. Endast en ljudkälla bör anslutas åt gången.

Högtalarutgångarna är av BTL-typ med separata plus- och minusanslutningar för varje kanal. Minusutgångarna är inte jord och får inte kopplas samman eller anslutas till chassijord.

På kortet sitter fyra effektinduktorer märkta 100, vilket motsvarar 10 µH. Tillsammans med kondensatorerna bildar de ett LC-filter som filtrerar bort den högfrekventa PWM-signalen innan ljudet skickas till högtalarna.

TPA3116D2 har flera inbyggda skyddsfunktioner, bland annat mot kortslutning, överström, överspänning, underspänning och övertemperatur. Tack vare den höga verkningsgraden utvecklas betydligt mindre värme än hos traditionella klass AB-förstärkare, vilket gör kortet lämpligt för kompakta installationer.

Fakta.
Modell: XY-502
Förstärkarkrets: TPA3116D2
Förstärkarklass: Klass D
Kanaler: Stereo 2.0
Max uteffekt: 2 x 50 W
Matningsspänning: DC 4,5 till 27 V
Rekommenderad matningsspänning: 19 till 24 V DC
Signal/brusförhållande: 102 dB
Ljudingång: 3,5 mm stereojack och 3-polig line in-skruvplint
Ljudingångar: Parallellkopplade, endast en ljudkälla bör anslutas
Högtalarutgång: BTL, L+, L-, R+, R-
Volymkontroll: Ja
Utgångsfilter: LC-filter med fyra 10 µH-induktorer
Skyddsfunktioner: Kortslutning, överström, överspänning, underspänning och övertemperatur
Verkningsgrad: Upp till cirka 90 procent
Användningsområden: Bluetooth-högtalare, aktiva högtalare, datorhögtalare, TV-ljud, bilstereo och DIY-projekt
Storlek: 63 x 51 x 22 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 53 gram.
