ESP32-WROOM-32 breadboardkort för enkel montering och utveckling

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Detta ESP32 breadboardkort är ett adapter- och utvecklingskort för ESP32-WROOM-32. Kortet gör det enklare att montera ESP32-modulen på ett breadboard och ger åtkomst till modulens GPIO-anslutningar via vanliga stiftlister.

ESP32-WROOM-32 monteras på platsen U1 på kretskortet. Kortet har anslutningar för bland annat GPIO, 3V3, GND, RX och TX. Det finns även två tryckknappar, SW1 och SW2, för RESET och BOOT. Detta gör kortet lämpligt för utveckling, programmering och test av egna ESP32-projekt.

R1 är 1 kOhm och R2 är 2,2 kOhm. Tillsammans med C1 ingår dessa komponenter i kortets uppstarts- och resetfunktion. R2 används för att hålla ESP32-modulens EN-signal på rätt nivå, medan R1 och C1 ingår i RC-kretsen för uppstart och reset.

SW1 används för att återställa ESP32. SW2 är ansluten till GPIO0 och används för att välja ESP32:s boot- eller programmeringsläge. Genom att hålla BOOT nedtryckt och aktivera RESET kan modulen startas i programmeringsläge.

Den separata RX/TX/GND-anslutningen kan användas tillsammans med en extern USB till UART-adapter för programmering och seriell kommunikation. ESP32 arbetar med 3,3 V logik, vilket är viktigt att tänka på vid anslutning av extern elektronik.

De två långa stiftlisterna monteras på var sin sida av kortet och ger en praktisk anslutning till breadboard. Kortet passar därför bra för experiment med sensorer, displayer, reläer, motorstyrning, kommunikation, IoT och andra mikrokontrollerprojekt.

ESP32-WROOM-32-modulen har inbyggt Wi-Fi och Bluetooth och ger tillgång till många funktioner som SPI, I2C, UART, ADC, DAC, PWM och beröringskänsliga ingångar. Kortet är därför en praktisk lösning när en lös ESP32-WROOM-32-modul ska användas som ett utvecklingskort.

Fakta.
Produkttyp: ESP32 breadboard adapterkort
Kompatibel modul: ESP32-WROOM-32
Mikrokontroller: ESP32
Processor: Dual-core 32-bit LX6
Maximal processorhastighet: 240 MHz
Wi-Fi: 802.11 b/g/n
Wi-Fi frekvens: 2,4 GHz
Bluetooth: Bluetooth 4.2 BR/EDR och BLE
Flashminne: 4 MB
Matningsspänning ESP32: 3,0 till 3,6 V
Rekommenderad spänning: 3,3 V
Logiknivå: 3,3 V
GPIO: Upp till 32 GPIO på ESP32-WROOM-32
Kommunikation: UART, SPI, I2C, SDIO och I2S
Analog funktion: ADC och DAC
Touch: Kapacitiva touch-ingångar
U1: Sockelplats för ESP32-WROOM-32
R1: 1 kOhm
R2: 2,2 kOhm
C1: 100 nF
SW1: RESET
SW2: BOOT
P3: RX, TX och GND
Stiftlister: GPIO-anslutningar för breadboard
Antenn: Inbyggd PCB-antenn på ESP32-WROOM-32
Programmering: Via extern USB till UART-adapter
Användning: Utveckling, test, IoT och prototyparbete

Ingår.

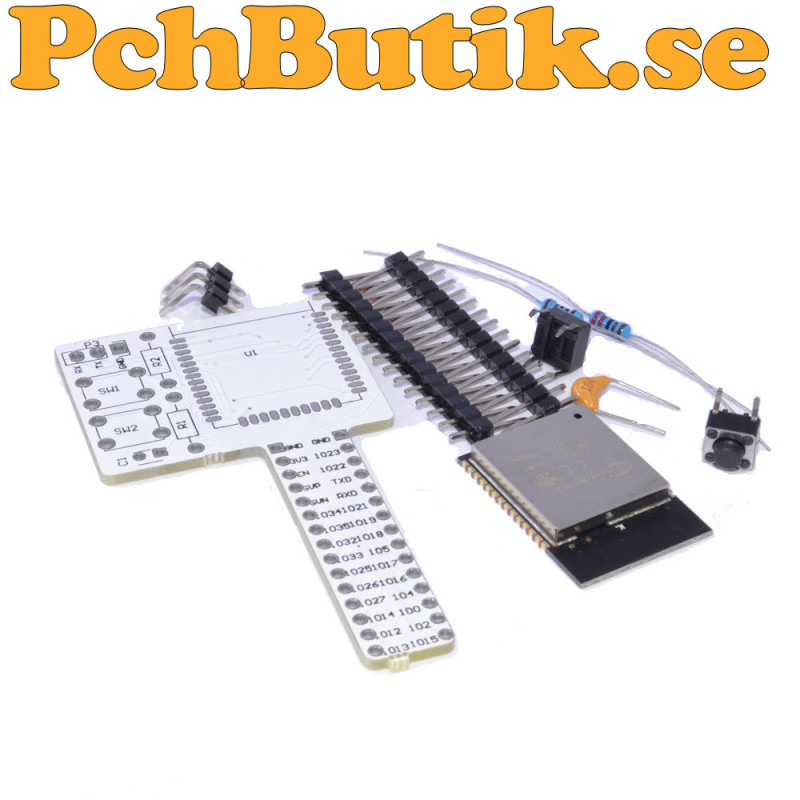

Ett kit med ESP32 module

Om produkten.
Vikt: cirka 13 gram.
