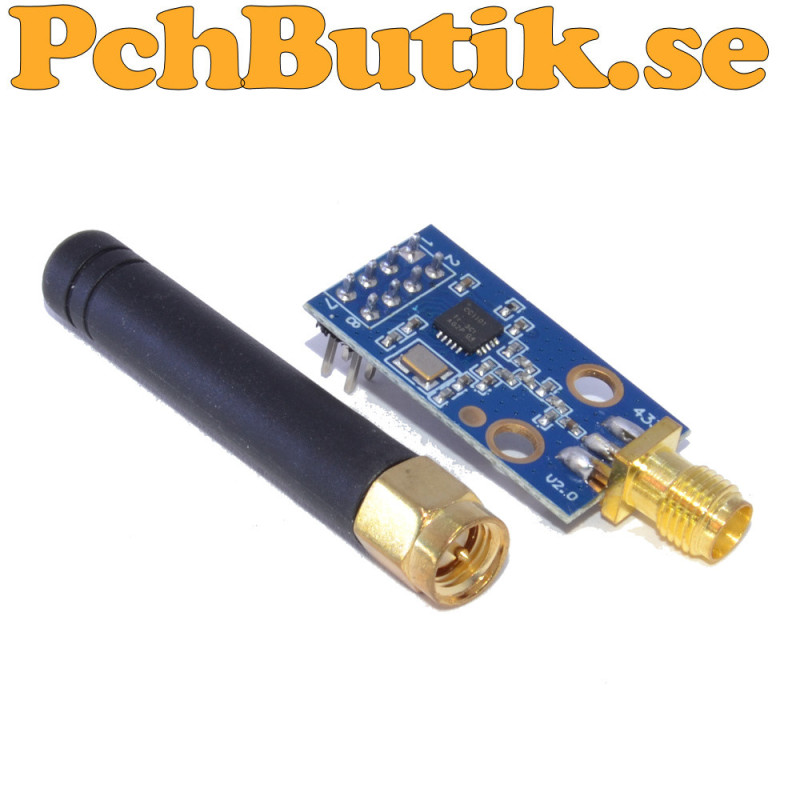

CC1101 trådlös RF-modul 433 MHz med SMA-kontakt och kort stavantenn

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

CC1101 är en trådlös RF-transceivermodul för kommunikation på 433 MHz-bandet. Modulen bygger på Texas Instruments CC1101 och kan både sända och ta emot data. Den är lämplig för trådlösa sensorer, fjärrkontroller, hemautomation, industriella styrsystem och andra projekt där lång räckvidd och låg strömförbrukning är viktiga.

Kommunikationen med en mikrokontroller sker via ett standard SPI-gränssnitt. Både konfiguration av modulen och överföring av sänd- och mottagningsdata sker via SPI. De programmerbara GDO0- och GDO2-pinnarna kan användas som avbrottssignaler eller statusutgångar, exempelvis för att indikera mottaget paket eller avslutad sändning.

CC1101 arbetar på Sub-1 GHz-bandet och ger längre räckvidd och bättre genomträngning av väggar och andra hinder jämfört med många 2,4 GHz-lösningar. Modulen stöder flera modulationstyper, bland annat 2-FSK, GFSK, MSK, ASK och OOK, vilket gör den flexibel för många olika trådlösa tillämpningar.

Den medföljande korta stavantennen ansluts via SMA-kontakten och är anpassad för 433 MHz. Modulen är avsedd för 3,3 V logik och kan enkelt anslutas till exempelvis ESP32, STM32, Raspberry Pi Pico eller andra mikrokontrollers med SPI-gränssnitt. Vid användning tillsammans med 5 V-system bör logiknivåerna anpassas om inte värdkortet redan har stöd för 3,3 V.

Fakta.
Produkt: CC1101 trådlös RF-transceivermodul
Frekvensområde: 387 MHz till 464 MHz
Optimerad frekvens: 433 MHz
RF-krets: Texas Instruments CC1101
Funktion: Sändare och mottagare
Kommunikationsgränssnitt: SPI, Mode 0
SPI-hastighet: Upp till 10 Mbps
Matningsspänning: 1,8 V till 3,6 V DC
Logiknivå: 0,7 x VDD till 3,6 V
Modulation: 2-FSK, GFSK, MSK, ASK, OOK
Sändareffekt: Upp till 10 dBm
Mottagarkänslighet: Ned till -117 dBm vid 250 kbps
Datahastighet över radio: 1,2 kbps till 500 kbps
Paketstorlek: 1 till 32 byte
FIFO-buffer: 64 byte med hårdvarubuffring
RSSI: Ja
Programmerbara I/O: GDO0 och GDO2
Antennanslutning: SMA
Medföljande antenn: Kort stavantenn för 433 MHz
Räckvidd: Över 380 meter under gynnsamma förhållanden
Sändström: Cirka 29,2 mA
Mottagarström: Cirka 14,7 mA
Arbetstemperatur: -30 C till +85 C
Luftfuktighet: 10 procent till 90 procent
Lagringstemperatur: -40 C till +125 C
Kortstorlek: 15 x 28 mm
Användningsområden: Trådlösa sensorer, hemautomation, fjärrkontroller, larmsystem, industriell kommunikation och IoT

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 12 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3452
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-08-03 sommar2026

AI genererad text.
433 MHz ISM-bandet är ett licensfritt frekvensområde som används för kortdistansradio med låg effekt. I Europa ligger bandet mellan 433,05 MHz och 434,79 MHz, med mittfrekvensen 433,92 MHz, som är den absolut vanligaste frekvensen för billiga sändare och mottagare.

Juridisk information om radioutrustning
Att äga en radiosändare är normalt tillåtet. Att sända kan kräva tillstånd eller vara otillåtet beroende på frekvens, uteffekt och användning. Att använda en mottagare för att ta emot radiosignaler är normalt tillåtet.
