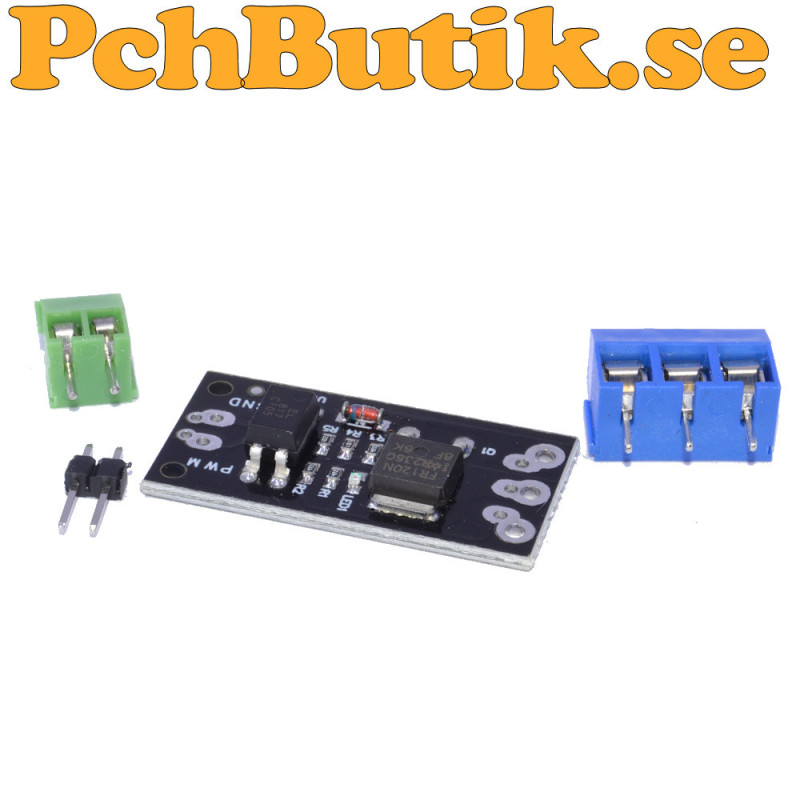

FR120N isolerad MOSFET-modul för PWM och styrning av DC-laster

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

FR120N Isolation MOSFET Module är en kompakt modul för styrning av likströmslaster med hjälp av en mikrokontroller, PLC, Arduino eller annan styrutrustning. Modulen använder en FR120N N-kanals MOSFET tillsammans med en PC817 optokopplare som ger galvanisk isolering mellan styrkretsen och lasten. Den galvaniska isoleringen minskar risken för störningar och skyddar styrkretsen mot elektriska transienter.

Modulen kan styras direkt med 3,3 V eller 5 V logiknivå och har stöd för PWM, vilket gör den lämplig för hastighetsreglering av DC-motorer, dimring av LED-belysning, styrning av värmeelement, magnetventiler, pumpar, reläer och andra likströmslaster. Den arbetar som en low-side-switch, vilket innebär att den bryter lastens minusledning.

FR120N har en maximal i praktiska tillämpningar rekommenderas cirka 3 till 5 A kontinuerligt utan extra kylning. Med god kylning kan högre strömmar användas under rätt förutsättningar.

PWM-styrning fungerar bäst vid frekvenser mellan cirka 100 Hz och 1000 Hz. Modulen använder en PC817 optokopplare som ger säker isolering men begränsar prestandan vid höga PWM-frekvenser. För högfrekvent PWM rekommenderas en modul med dedikerad gate-drivare.

Signalingången kan anslutas med stiftlist eller lödas direkt på kortet och är kompatibel med kopplingsdäck. Lastanslutningen kan lödas direkt eller anslutas med skruvplint. Två monteringshål gör modulen enkel att montera i kapslingar och apparater.

Modulen passar för Arduino, ESP32, ESP8266, Raspberry Pi, STM32, AVR och andra mikrokontroller där en kompakt och elektriskt isolerad MOSFET-utgång behövs.

Utrustning för lödning kan behövas för att använda denna.

Fakta.
Produktnamn : FR120N Isolation MOSFET Module
MOSFET : FR120N
Transistortyp : N-kanals MOSFET
Optokopplare : PC817
Isolering : Galvanisk isolering mellan styrsignal och last
Styrspänning : 3,3 V eller 5 V, upp till 24 Volt
Styrsignal : Digital signal eller PWM
Logik : Hög nivå aktiverar, låg nivå stänger av
PWM-stöd : Ja
Rekommenderad PWM-frekvens : Cirka 100 Hz till 1000 Hz
Rekommenderad kontinuerlig ström : Cirka 3 A till 5 A utan extra kylning
Utgångstyp : Low-side-switch
Ingångsanslutning : Stiftlist eller direktlödning
Utgångsanslutning : Direktlödning eller skruvplint
Monteringshål : 2 st
Modulstorlek : 23 x 16 mm
Användningsområde : DC-motorer, LED-belysning, magnetventiler, pumpar, värmeelement, reläer och andra likströmslaster
Kompatibilitet : Arduino, ESP32, ESP8266, Raspberry Pi, STM32, AVR, PLC och andra mikrokontroller

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 10 gram.
